Ekstremalnie wrażliwa reakcja Elastyczny cienkowarstwowy czujnik nacisku piezorezystancyjny elektroniczny długopis micro
Opis

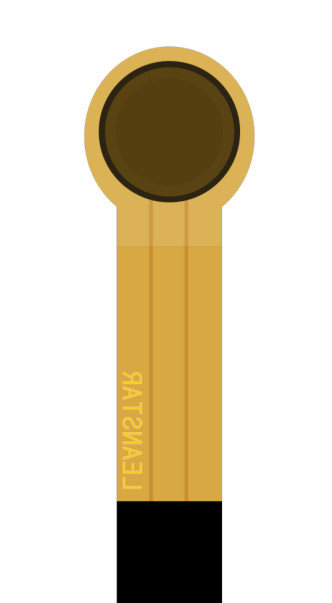

Elastyczny cienkowarstwowy czujnik ciśnienia SI4-Gto nowy typ czujnika z niezależnymi prawami własności intelektualnej do technologii elastycznych czujników ciśnienia.Jest drukowany na elastycznym cienkim materiale o silnej przyczepności, odporności na zginanie i wysokiej czułości elastycznych materiałów Nano funkcjonalnych, aby osiągnąć wysoką czułość wykrywania nacisku.
Czujnik ciśnienia elastycznej folii jest czujnikiem rezystancyjnym.Rezystancja wyjściowa maleje wraz ze wzrostem nacisku wywieranego na powierzchnię czujnika.Ciśnienie można zmierzyć za pomocą określonej zależności ciśnienie-oporność.
Czujnik ciśnienia z elastyczną folią SI4-G jest używany głównie do wyzwalania nacisku i wykrywania pisaków elektronicznych.Jest instalowany z tyłu rdzenia pióra.Kiedy użytkownik pisze pisakiem elektronicznym, może wykryć zmianę nacisku pisania.Po przetworzeniu algorytmu można zrealizować rozpoznawanie pisma ręcznego., Korekcja postawy i inne funkcje, sygnał można zebrać za pomocą prostego obwodu.
Cechy
Ø Ultra cienka, grubość mniejsza niż 0,25 mm
Ø odporność na zginanie
Ø Szybka odpowiedź
ØDługa żywotność, przeszedł test prasowania ponad 1 milion razy
ØSygnał wyjściowy jest łatwy do wykrycia
Ø Możliwość dostosowania długości produktu, rozmiaru, opakowania pinów itp.
Ø Konfigurowalne parametry zakresu czujnika
Wskaźnik wydajności
| Model |
SI4-G |
| Zasięg |
0~500g |
| Grubość |
≤0,25 mm |
| Wymiar |
Zobacz specyfikację i opis rozmiaru |
| Punkt odpowiedzi |
≤30g |
| Powtarzalność |
±10% (50% załadowany) |
| Spójność |
± 20% (partia tego samego modelu) |
| Histereza |
+10% (RF+- RF-)/RF+ |
| Trwałość |
＞Milion razy |
| Początkowy opór |
＞10MΩ (nieobciążony) |
| Czas odpowiedzi |
＜1ms |
| Wznów czas |
＜15ms |
| Napięcie testowe |
Typowa wartość DC 3,3 V |
| temperatura robocza |
-20 ℃ 60 ℃ |
| EMI |
Brak produktów |
| ESD |
Niewrażliwość |
Arkusz referencyjny danych
| Model |
ciśnienie/g |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| SIG-4 |
rezystancja/KΩ |
5.26 |
3,24 |
2,47 |
2.10 |
1,85 |
1,66 |
1,55 |
1,45 |
1,38 |
1,33 |
Obwód odniesienia
Instrukcje
- SI4-Glexible cienkowarstwowy czujnik ciśnienia jest elementem niepolarnym, nie ma kierunkowości w obwodzie;
- Podczas używania należy umieścić strefę wrażliwą na nacisk czujnika na twardej, płaskiej powierzchni.Użycie czujnika na zakrzywionej lub nieregularnej powierzchni sprawi, że czujnik będzie początkowo przewodził, to znaczy będzie w stanie „odpowiedzi” na brak ciśnienia;w tym stanie rezystancja wyjściowa czujnika może nadal reagować na zmiany ciśnienia, a odpowiednia zależność nie ma już zastosowania do arkusza danych referencyjnych;
- Jeśli powierzchnia nośna i powierzchnia przyłożenia siły są zarówno powierzchniami sztywnymi, jak i twardymi, a powierzchnia styku jest większa niż czuły obszar czujnika, ze względu na własną strukturę czujnika, reakcja nacisku może być mała i niestabilna.Okrągła miękka gumowa podkładka musi być przymocowana do środka obszaru wrażliwego, średnica jest nieco mniejsza niż obszar wrażliwy, a obszar powinien być większy niż 60% obszaru obszaru wrażliwego;
- Do zamocowania czujnika na powierzchni nośnej można użyć taśmy dwustronnej.Zwróć uwagę, aby powierzchnia nośna była schludna i czysta przed wklejeniem.Zaleca się stosowanie taśmy dwustronnej marki 3M;świadczyć usługi dostosowane do potrzeb;
Po obciążeniu czujnika i utrzymaniu ciśnienia, wartość rezystancji wyjściowej będzie się nieznacznie zmieniać w czasie, zwykle w granicach 5%.Ten błąd można zredukować metodą kalibracji rozrządu.W operacji kalibracji czas oczekiwania po przyłożeniu ciśnienia jest zgodny z czasem oczekiwania w rzeczywistych aplikacjach.Ponieważ stan siły czujnika jest różny w różnych scenariuszach aplikacji, zaleca się, aby użytkownik ułożył czujnik zgodnie z rzeczywistym scenariuszem aplikacji i samodzielnie przetestował parametry dryfu.
Ogłoszenia
- Podczas korzystania z czujnika staraj się, aby ładunek przyjmowany był równomiernie i unikaj bezpośredniego kontaktu z czujnikiem przez ostre przedmioty;
- Użycie poza zakresem zmniejszy wydajność czujnika, a nawet zniszczy czujnik;
- Zacisk czujnika wykonany jest z miedzi i cynowanego materiału, a przewód może być spawany w zależności od potrzeb.Należy zauważyć, że temperatura lutowania nie powinna być zbyt wysoka, zaleca się, aby nie przekraczała 300°C, a czas kontaktu nie powinien przekraczać 1 sekundy, aby zapobiec stopieniu się wysokiej temperatury i deformacji podłoża folii .
