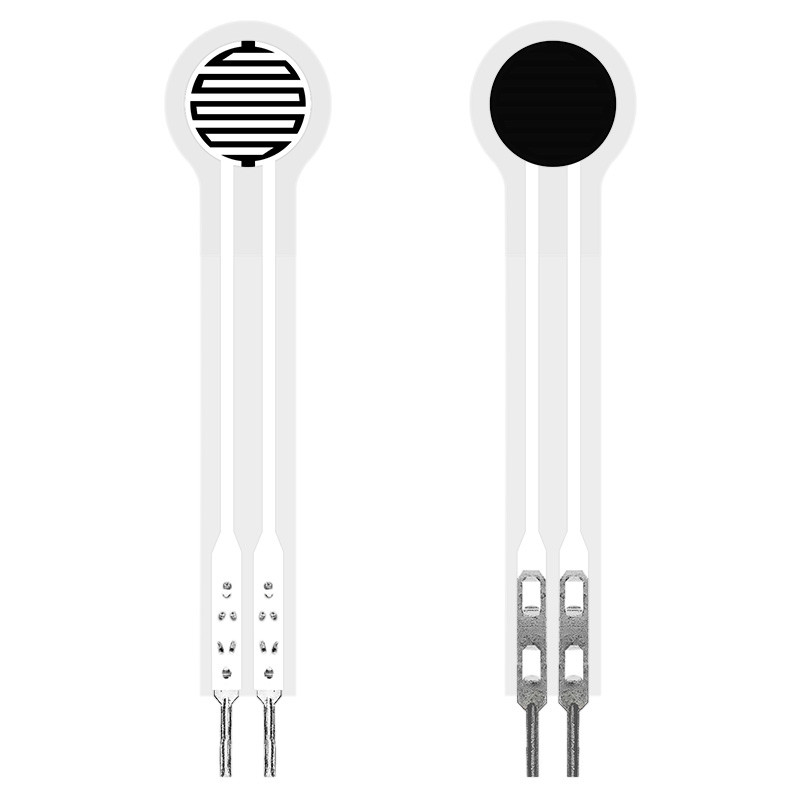

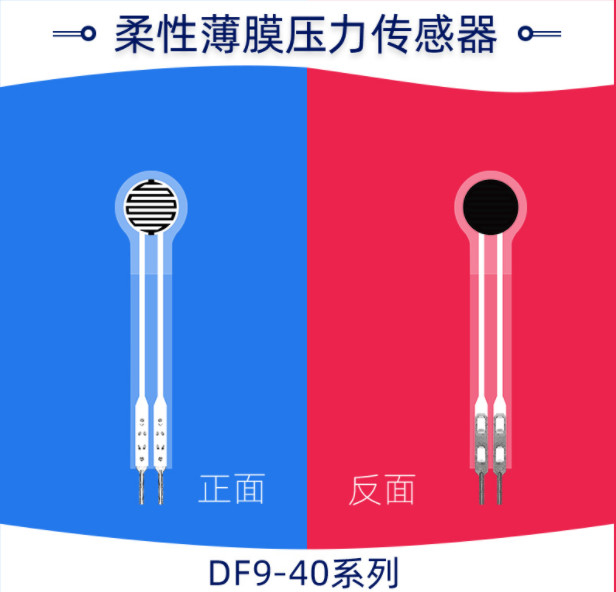

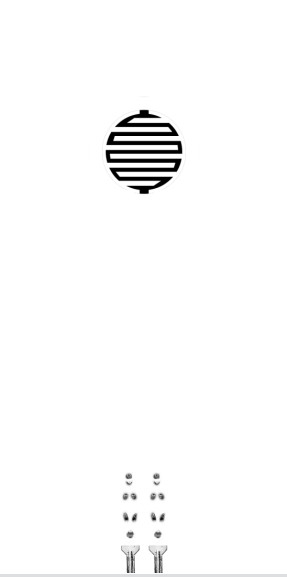

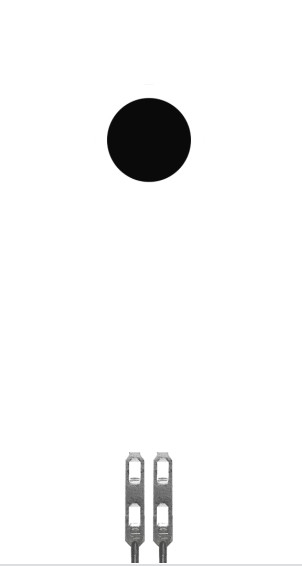

Elastyczny czujnik nacisku w postaci cienkiej folii serii DF9-40
Opis
Elastyczny czujnik nacisku w postaci cienkiej folii serii DF9-40 to nowy typ czujnika z niezależnymi prawami własności intelektualnej technologii elastycznych czujników nacisku. Jest on drukowany na elastycznym, cienkim materiale o dużej przyczepności, odporności na zginanie i wysokiej czułości elastycznych nanomateriałów funkcjonalnych, co pozwala na uzyskanie wysokiej czułości wykrywania nacisku.
Czujnik nacisku w postaci cienkiej folii jest czujnikiem rezystancyjnym. Rezystancja wyjściowa maleje wraz ze wzrostem nacisku na powierzchnię czujnika. Nacisk można mierzyć za pomocą określonej zależności nacisk-rezystancja. Nadaje się do pomiaru nacisku na elastycznych powierzchniach i może być szeroko stosowany w inteligentnym domu, elektronice użytkowej, elektronice samochodowej, sprzęcie medycznym, kontroli przemysłowej, inteligentnych robotach i innych dziedzinach.

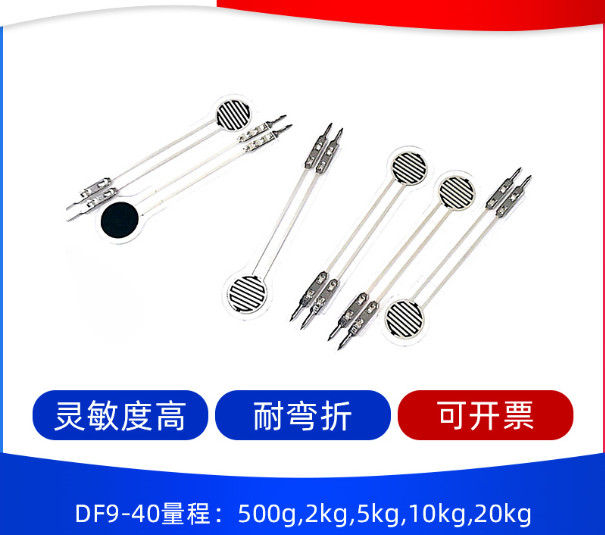

Seria DF9-40 jest obecnie dostępna w modelach o zakresie 500g, 2kg, 5kg, 10kg, 20kg i innych.
Cechy
Ø Ultra-cienki, grubość mniejsza niż 0,3 mm
Ø Szybka reakcja
Ø Długa żywotność, przeszedł test nacisku ponad 1 milion razy
Ø Obwód detekcyjny jest prosty, łatwy do zintegrowania i zastosowania
Ø Profil czujnika może być dostosowany
Ø Parametry zakresu czujnika mogą być dostosowane
Ø Przeszedł certyfikację RoHS
Parametry produktu
| Logo | Rozmiar (mm) |
| Długość | 45.7 |
| Szerokość | 10 |
| Strefa czuła | φ7.5 |
| Rozstaw pinów | 2.54 |
| Tolerancja | 0.2 |
Wskaźnik wydajności
| Model | DF9-40@500g | DF9-40@2kg | DF9-40@5kg | DF9-40@10kg | DF9-40@20kg |
| Zakres | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Grubość | ≤0.3mm | ||||
| Wymiar | Patrz specyfikacja i opis rozmiaru | ||||
| Punkt reakcjiuwaga1 | ≤20g | ≤300g | ≤700g | ||
| Powtarzalność | ±5%(50% Obciążenia) | ||||
| Spójnośćuwaga2 | ±10%(Partia tego samego modelu) | ||||
| Histereza | +15% (RF+ - RF-)/RF+ | ||||
| Trwałość | ＞Ponad milion razy | ||||
| Rezystancja początkowa | ＞10MΩ(Bez obciążenia) | ||||
| Czas reakcji | < 1ms | ||||
| Czas wznowienia | < 15ms | ||||
| Napięcie testowe | Typowa wartość DC 3.3V | ||||
| Temperatura pracy | -20℃ - 60℃ | ||||
| EMI | Brak produkcji | ||||
| ESD | Niewrażliwość | ||||
Arkusz danych referencyjnych
|
Model: DF9-40@500g |
Model: DF9-40@2kg |
Model: DF9-40@5kg |
Model: DF9-40@10kg |
Model: DF9-40@20kg |
|||||
| nacisk/kg | rezystancja/kΩ | nacisk/kg | rezystancja/kΩ | nacisk/kg | rezystancja/kΩ | nacisk/kg | rezystancja/kΩ | nacisk/kg | rezystancja/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
