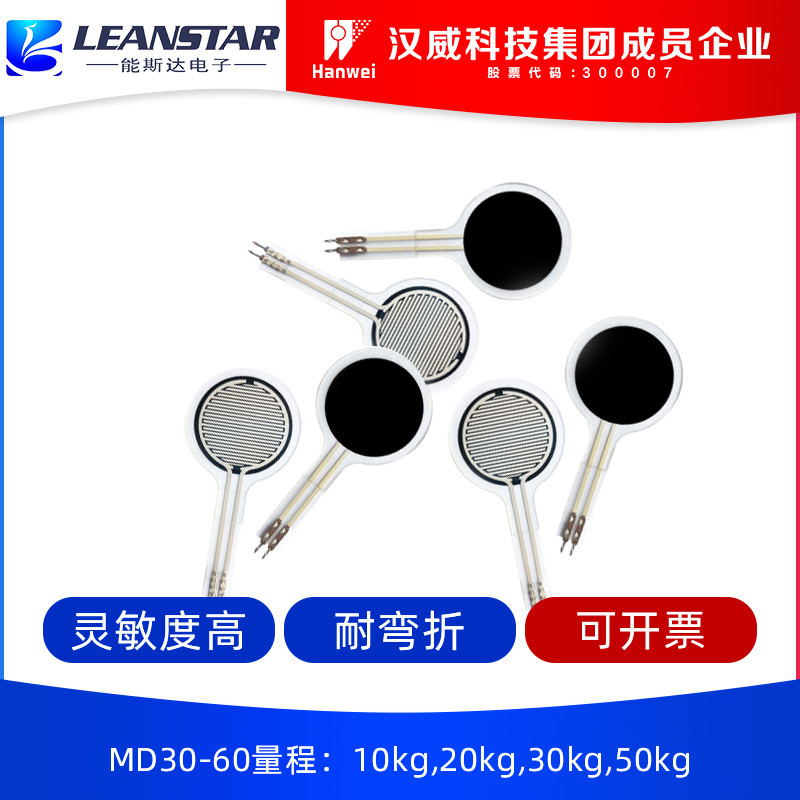

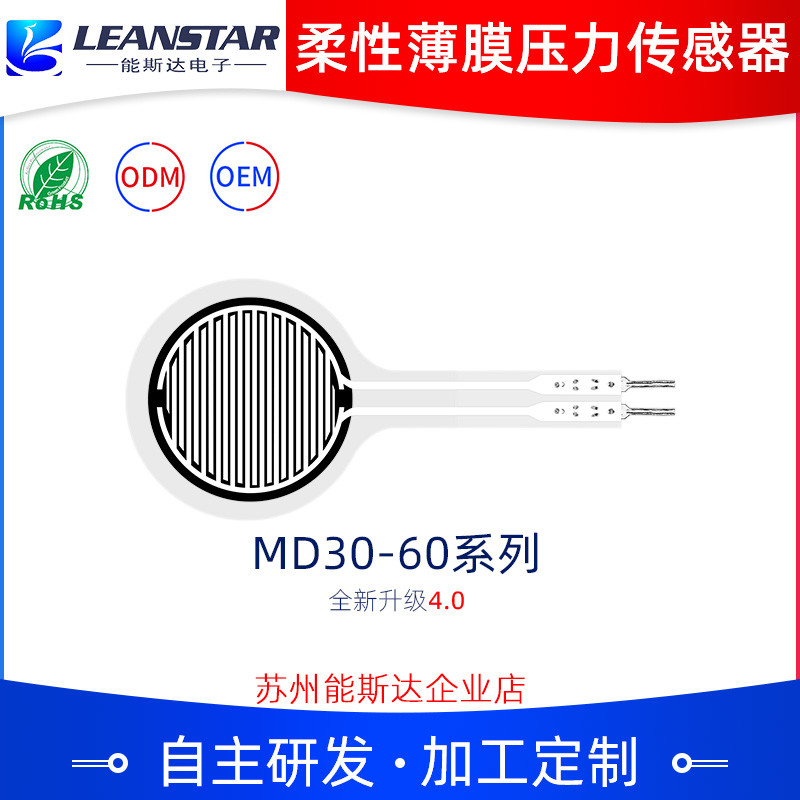

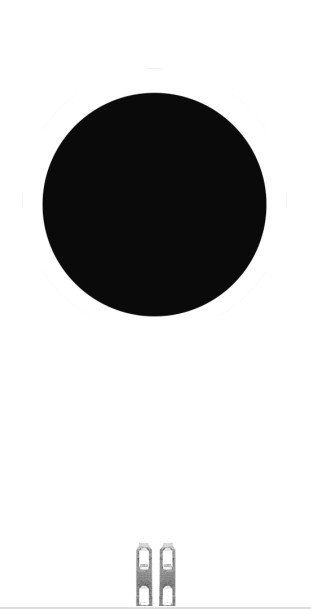

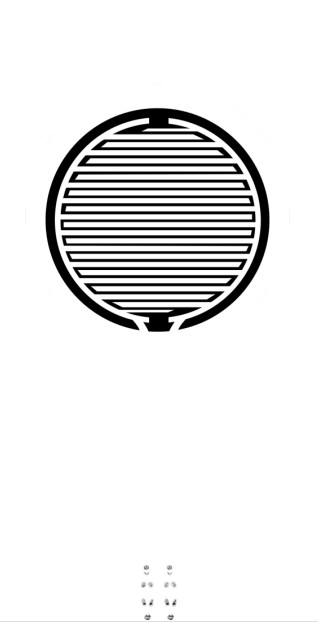

Praktyczny elastyczny cienkowarstwowy czujnik ciśnienia MD30-60 Elektroniczny przyrząd medyczny do szpitala
Opis
Elastyczny cienkowarstwowy czujnik ciśnienia serii MD30-60 to nowy typ czujnika z niezależnymi prawami własności intelektualnej do technologii elastycznych czujników ciśnienia.Jest drukowany na elastycznym cienkim materiale o silnej przyczepności, odporności na zginanie i wysokiej czułości elastycznych materiałów Nano funkcjonalnych, aby osiągnąć wysoką czułość wykrywania nacisku.
Cienkowarstwowy czujnik ciśnienia jest czujnikiem rezystancyjnym.Rezystancja wyjściowa maleje wraz ze wzrostem nacisku wywieranego na powierzchnię czujnika.Ciśnienie można zmierzyć za pomocą określonej zależności ciśnienie-oporność.Może być szeroko stosowany w percepcji ciśnienia, interakcji człowiek-komputer, inteligentnych robotach, elektronicznym sprzęcie medycznym, urządzeniach do noszenia, wykrywaniu zdrowia fizjologicznego i innych dziedzinach.Na przykład jest używany dowyzwalanie i wykrywanie pedału wózka balansowego, wykrywanie resuscytacji krążeniowo-oddechowej oraz wykrywanie ciśnienia w innych sytuacjach.
Cechy
Ø Ultra cienka, grubość mniejsza niż 0,6 mm
Ø Niskie zużycie energii i doskonała stabilność
Ø Szybka odpowiedź
ØWysoka czułość i szeroki zakres wykrywania
Ø Prosty schemat wykrywania, łatwy do zintegrowania
Ø Można dostosować czujniki o różnych rozmiarach i kształtach
Ø Przeszło uwierzytelnianie RoHS
Parametry produktu
| Logo |
Rozmiar (mm) |
| Długość |
66,3 |
| Szerokość |
30 |
| Obszar wrażliwy |
φ25 |
| Rozstaw pinów |
2,54 |
| Tolerancja |
0,2 |
Wskaźnik wydajności
| Model |
MD30-60@10kg |
MD30-60@20kg |
MD30-60@30kg |
MD30-60@50kg |
| Zakres |
0~10kg |
0~20kg |
0~30kg |
0~50kg |
| Grubość |
≤0,4 mm |
≤0,6 mm |
| Wymiar |
Zobacz specyfikację i opis rozmiaru |
| Punkt odpowiedziUwaga1 |
≤0,2 kg |
≤0,5 kg |
| Powtarzalność |
± 3% (50% załadowany) |
| KonsystencjaUwaga2 |
±10% (partia tego samego modelu) |
| Histereza |
﹢10% (RF)+- RF-)/RF+ |
| Trwałość |
＞Milion razy |
| Początkowy opór |
＞10MΩ (nieobciążony) |
| Czas odpowiedzi |
＜1ms |
| Wznów czas |
＜15ms |
| Napięcie testowe |
Typowa wartość DC 3,3 V |
| temperatura robocza |
-20°C ～ 60°C |
| EMI |
Brak produktów |
| ESD |
Niewrażliwość |
Arkusz referencyjny danych
|
Model:
MD30-60@10kg
|
Model:
MD30-60@20kg
|
Model:
MD30-60@30kg
|
Model:
MD30-60@50kg
|
|
| ciśnienie/kg |
rezystancja/kΩ |
ciśnienie/kg |
rezystancja/kΩ |
ciśnienie/kg |
rezystancja/kΩ |
ciśnienie/kg |
rezystancja/kΩ |
| 1 |
8.41 |
2 |
5.31 |
3 |
12.74 |
5 |
8.06 |
| 2 |
4,89 |
3 |
2,65 |
6 |
6,38 |
10 |
4,45 |
| 3 |
3,38 |
5 |
1,97 |
9 |
4,34 |
15 |
3,34 |
| 4 |
2.73 |
7 |
1,59 |
12 |
3,54 |
20 |
2,79 |
| 5 |
2.30 |
9 |
1,40 |
15 |
3,08 |
25 |
2,44 |
| 6 |
2,08 |
10 |
1,26 |
18 |
2,78 |
30 |
2.19 |
| 7 |
1,78 |
13 |
1,18 |
21 |
2,53 |
35 |
2.01 |
| 8 |
1,61 |
15 |
1.13 |
24 |
2,37 |
40 |
1,87 |
| 9 |
1,49 |
17 |
1.08 |
27 |
2,22 |
45 |
1,77 |
| 10 |
1,40 |
20 |
1,05 |
30 |
2.12 |
50 |
1,69 |
Obwód odniesienia
Instrukcje
- Elastyczny czujnik serii MD30-60 jest elementem niepolarnym, nie ma kierunkowości w obwodzie;
- Podczas używania należy umieścić strefę wrażliwą na nacisk czujnika na twardej, płaskiej powierzchni.Użycie czujnika na zakrzywionej lub nieregularnej powierzchni sprawi, że czujnik będzie początkowo przewodził, to znaczy będzie w stanie „odpowiedzi” na brak ciśnienia;w tym stanie rezystancja wyjściowa czujnika może nadal reagować na zmiany ciśnienia, a odpowiednia zależność nie ma już zastosowania do arkusza danych referencyjnych;
- Jeżeli powierzchnia nośna i powierzchnia przyłożenia siły są zarówno powierzchniami sztywnymi, jak i twardymi, a powierzchnia styku jest większa niż czuły obszar czujnika, ze względu na własną strukturę czujnika, reakcja nacisku może być mała i niestabilna.Okrągła miękka gumowa podkładka musi być przymocowana do środka obszaru wrażliwego, średnica jest nieco mniejsza niż obszar wrażliwy, a obszar powinien być większy niż 60% obszaru obszaru wrażliwego;
- Do zamocowania czujnika na powierzchni nośnej można użyć taśmy dwustronnej.Zwróć uwagę, aby powierzchnia nośna była schludna i czysta przed wklejeniem.Zaleca się stosowanie taśmy dwustronnej marki 3M;świadczyć usługi dostosowane do potrzeb;
- Po obciążeniu czujnika i utrzymaniu ciśnienia, wartość rezystancji wyjściowej będzie się nieznacznie zmieniać w czasie, zwykle w granicach 5%.Ten błąd można zredukować metodą kalibracji rozrządu.W operacji kalibracji czas oczekiwania po przyłożeniu ciśnienia jest zgodny z czasem oczekiwania w rzeczywistych aplikacjach.Ponieważ stan siły czujnika różni się w różnych scenariuszach aplikacji, zaleca się, aby użytkownik ułożył czujnik zgodnie z rzeczywistym scenariuszem zastosowania i samodzielnie przetestował parametry dryfu.
Ogłoszenia
- Podczas korzystania z czujnika staraj się, aby ładunek przyjmowany był równomiernie i unikaj bezpośredniego kontaktu z czujnikiem przez ostre przedmioty;
- Użycie poza zakresem zmniejszy wydajność czujnika, a nawet go zniszczy;
- Końcówka czujnika wykonana jest z miedzi i cynowanego materiału, a wyprowadzenie może być zgrzewane w zależności od potrzeb.Należy zwrócić uwagę, aby temperatura lutowania nie była zbyt wysoka, zaleca się, aby nie przekraczała 300°C, a czas kontaktu nie powinien przekraczać 1 sekundy, aby zapobiec stopieniu się wysokiej temperatury i deformacji podłoża folii .
