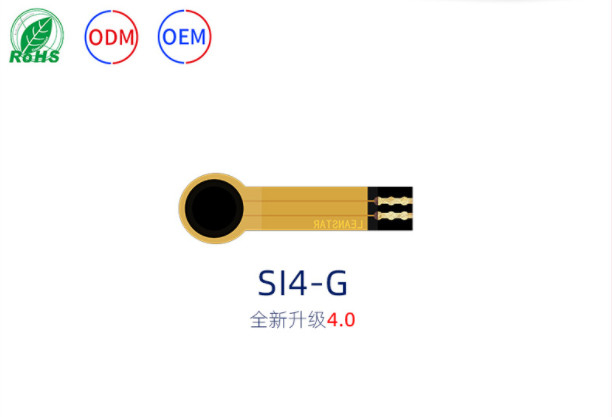

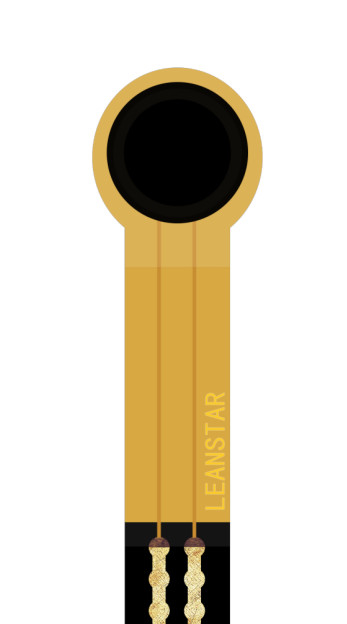

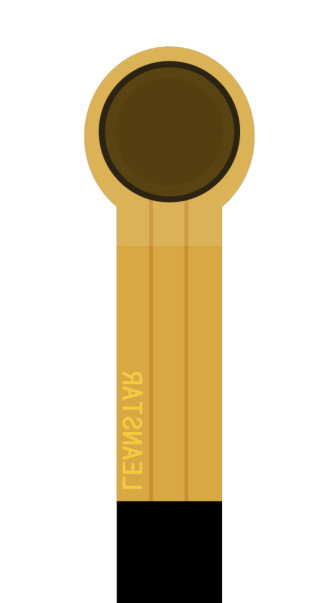

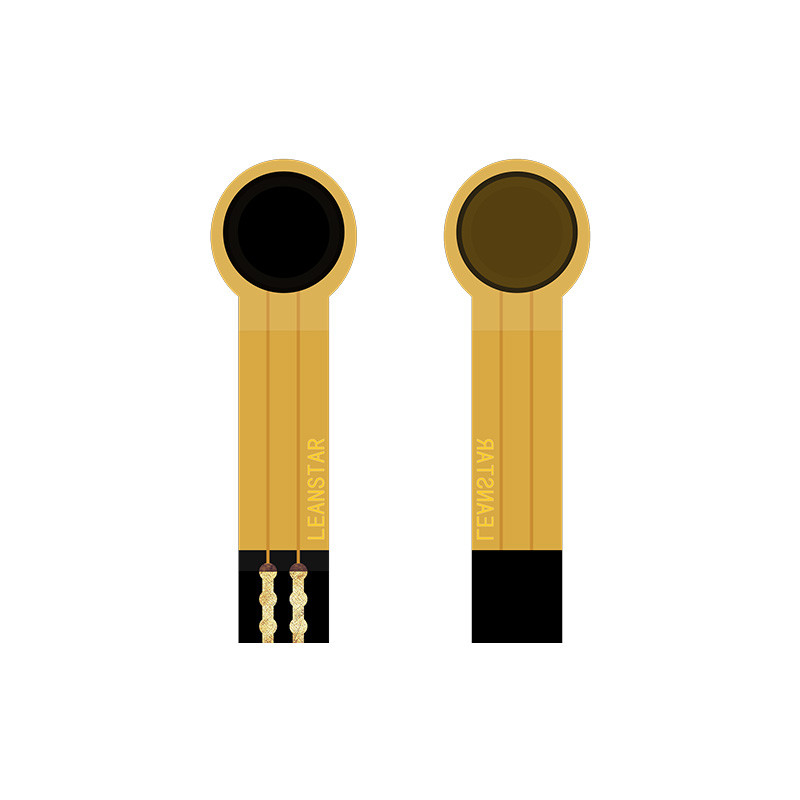

Elastyczny czujnik nacisku z cienkiej folii SI4-G, piezorezystancyjny, do elektronicznego pióra, mikro czuły, ekstremalna reakcja

Opis

Elastyczny czujnik nacisku z cienkiej folii SI4-G to nowy typ czujnika z niezależnymi prawami własności intelektualnej technologii elastycznych czujników nacisku. Jest on drukowany na elastycznym, cienkim materiale o silnej przyczepności, odporności na zginanie i wysokiej czułości elastycznych nanomateriałów funkcjonalnych, aby uzyskać wysoką czułość wykrywania nacisku.
Elastyczny czujnik nacisku z folii jest czujnikiem rezystancyjnym. Rezystancja wyjściowa maleje wraz ze wzrostem nacisku wywieranego na powierzchnię czujnika. Nacisk można mierzyć za pomocą określonej zależności ciśnienie-rezystancja.
Elastyczny czujnik nacisku z folii SI4-G jest używany głównie do wyzwalania i wykrywania nacisku w piórach elektronicznych. Jest instalowany z tyłu rdzenia pióra. Gdy użytkownik pisze piórem elektronicznym, może wykryć zmianę nacisku pisania. Po przetworzeniu algorytmu można zrealizować rozpoznawanie pisma odręcznego, korekcję postawy i inne funkcje, a sygnał można zebrać za pomocą prostego obwodu.

Cechy

Ø Ultracienki, grubość mniejsza niż 0,25 mm

Ø Odporność na zginanie

Ø Szybka reakcja

Ø Długa żywotność, przeszedł test nacisku ponad 1 milion razy

Ø Sygnał wyjściowy jest łatwy do wykrycia

Ø Możliwość dostosowania długości produktu, rozmiaru, pakietu pinów itp.

Ø Możliwość dostosowania parametrów zakresu czujnika

Wskaźniki wydajności

Model	SI4-G
Zakres	0~500g
Grubość	≤0.25mm
Wymiar	Patrz specyfikacja i opis rozmiaru
Punkt reakcji	≤30g
Powtarzalność	±10%(50% obciążenia)
Spójność	±20%(Partia tego samego modelu)
Histereza	+10% (RF⁺ - RF^-)/RF⁺
Trwałość	＞Ponad milion razy
Rezystancja początkowa	＞10MΩ(Bez obciążenia)
Czas reakcji	＜1ms
Czas wznowienia	＜15ms
Napięcie testowe	Typowa wartość DC 3.3V
Temperatura pracy	-20℃ ～ 60℃
EMI	Brak produkcji
ESD	Niewrażliwość

Arkusz danych referencyjnych

Model	ciśnienie/g	50	100	150	200	250	300	350	400	450	500
SIG-4	rezystancja/KΩ	5.26	3.24	2.47	2.10	1.85	1.66	1.55	1.45	1.38	1.33

Obwód referencyjny

Instrukcje

Elastyczny czujnik nacisku z cienkiej folii SI4-G jest komponentem niepolarnym, w obwodzie nie ma kierunkowości;
Podczas użytkowania należy umieścić strefę wrażliwą na nacisk czujnika na stabilnej, płaskiej powierzchni. Używanie czujnika na zakrzywionej lub nieregularnej powierzchni spowoduje, że czujnik początkowo będzie przewodził, to znaczy w stanie "reakcji", gdy nie ma nacisku; w tym stanie rezystancja wyjściowa czujnika nadal może reagować na zmiany nacisku, a odpowiednia zależność nie ma już zastosowania do arkusza danych referencyjnych;
Jeśli powierzchnia podpierająca i powierzchnia przykładania siły są sztywne i twarde, a powierzchnia styku jest większa niż obszar wrażliwy czujnika, ze względu na własną strukturę czujnika, reakcja na nacisk może być mała i niestabilna. Do środka obszaru wrażliwego należy przymocować okrągłą, miękką gumową podkładkę, której średnica jest nieco mniejsza niż obszar wrażliwy, a powierzchnia powinna być większa niż 60% powierzchni obszaru wrażliwego;
Możesz użyć taśmy dwustronnej, aby przymocować czujnik do powierzchni podpierającej. Zwróć uwagę, aby powierzchnia podpierająca była czysta i schludna przed naklejeniem. Zaleca się użycie taśmy dwustronnej marki 3M; zapewniamy usługi dostosowane do potrzeb klienta;

Po obciążeniu czujnika i utrzymaniu nacisku, wartość rezystancji wyjściowej będzie się nieznacznie zmieniać w czasie, zwykle w granicach 5%. Ten błąd można zmniejszyć metodą kalibracji czasowej. W operacji kalibracji czas oczekiwania po przyłożeniu nacisku jest zgodny z czasem oczekiwania w rzeczywistych zastosowaniach. Ponieważ stan siły czujnika jest inny w różnych scenariuszach zastosowań, zaleca się, aby użytkownik ustawił czujnik zgodnie z rzeczywistym scenariuszem zastosowania i samodzielnie przetestował parametry dryftu.

Ogłoszenia

Podczas używania czujnika należy starać się, aby obciążenie było odbierane równomiernie i unikać bezpośredniego kontaktu z czujnikiem ostrymi przedmiotami;
Używanie poza zakresem zmniejszy wydajność czujnika, a nawet zniszczy czujnik;
Zacisk czujnika jest wykonany z materiału miedzianego i cynowanego, a przewód można spawać w zależności od potrzeb. Należy pamiętać, że temperatura lutowania nie powinna być zbyt wysoka, zaleca się, aby nie przekraczała 300°C, a czas kontaktu nie powinien przekraczać 1 sekundy, aby zapobiec topieniu i deformacji podłoża folii.

Szczegóły
