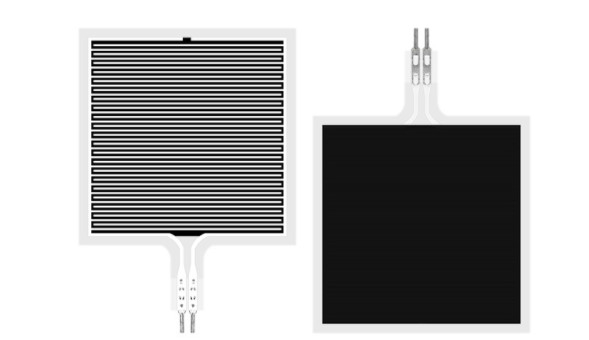

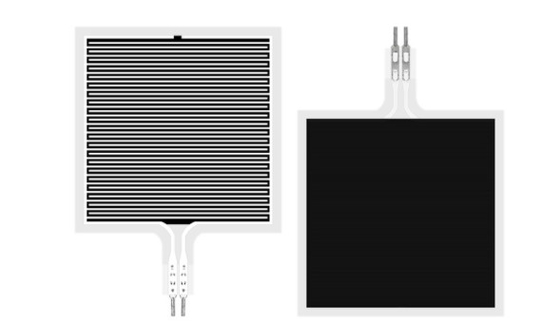

CE ROHS Cienkowarstwowy czujnik ciśnienia SF45-65 Polimer 3.3V

Elastyczny czujnik nacisku w postaci cienkiej folii SF45-65 jest komponentem niepolarnym, w obwodzie nie ma kierunkowości；

• Podczas użytkowania należy umieścić strefę wrażliwą na nacisk czujnika na stabilnej, płaskiej powierzchni. Używanie czujnika na zakrzywionej lub nieregularnej powierzchni spowoduje, że czujnik początkowo będzie przewodził, to znaczy w stanie "reakcji", gdy nie ma nacisku; w tym stanie rezystancja wyjściowa czujnika nadal może reagować na zmiany nacisku, a odpowiedni związek nie ma już zastosowania do arkusza danych referencyjnych;
• Jeśli powierzchnia podpierająca i powierzchnia przykładająca siłę są sztywne i twarde, a powierzchnia styku jest większa niż obszar aktywny czujnika, ze względu na własną strukturę czujnika, reakcja na nacisk może być mała i niestabilna. Do środka obszaru aktywnego należy przymocować okrągłą, miękką gumową podkładkę, której średnica jest nieco mniejsza niż obszar aktywny, a powierzchnia powinna być większa niż 60% powierzchni obszaru aktywnego;
• Można użyć taśmy dwustronnej do przymocowania czujnika do powierzchni podpierającej. Zwróć uwagę, aby powierzchnia podpierająca była czysta i schludna przed naklejeniem. Zaleca się stosowanie taśmy dwustronnej marki 3M; zapewniamy usługi dostosowywania;

Ogłoszenia

• Podczas używania czujnika należy starać się, aby obciążenie było odbierane równomiernie i unikać bezpośredniego kontaktu z czujnikiem ostrymi przedmiotami;
• Używanie poza zakresem zmniejszy wydajność czujnika, a nawet zniszczy czujnik;
• Zacisk czujnika wykonany jest z materiału miedzianego i cynowanego, a przewód można spawać w zależności od potrzeb. Należy pamiętać, że temperatura lutowania nie powinna być zbyt wysoka, zaleca się, aby nie przekraczała 300°C, a czas kontaktu nie powinien przekraczać 1 sekundy, aby zapobiec stopieniu i deformacji podłoża folii.
