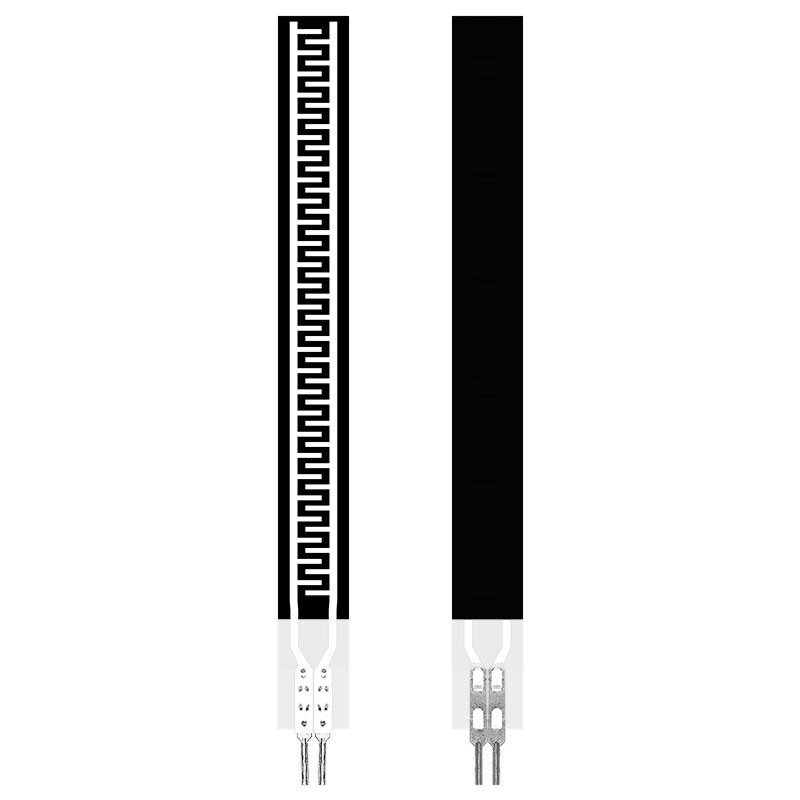

Inteligentny elastyczny czujnik ciśnienia cienkiej folii ZD10-100 dla zdrowia
Opis
ZD10-100 elastyczny czujnik ciśnienia cienkiej folii jest nowym rodzajem czujnika z niezależnymi prawami własności intelektualnej elastycznej technologii czujników ciśnienia.Jest wydrukowany na elastycznym cienkim materiale o silnej przyczepności, odporność na gięcie i wysoka wrażliwość elastycznych nanomateriałów funkcjonalnych, tak aby osiągnąć wysoką wrażliwość detekcji ciśnienia.
W przypadku czujnika ciśnienia z elastycznym filmem czujnik ciśnienia jest czujnikiem oporowym.Ciśnienie można zmierzyć poprzez określony stosunek ciśnienia i oporu.
ZD10-100 jest używany głównie do wykrywania niskiego ciśnienia w określonym obszarze.który może skutecznie wykrywać uruchomienie ciśnienia i zmianę ciśnienia na powierzchni czujnika ZD10-100Można go szeroko stosować w inteligentnych domach, elektronikach konsumenckich, elektronikach motoryzacyjnych i innych dziedzinach
Cechy
Ø Ultracienkie, grubość mniejsza niż 0,3 mm
Ø Elastyczny, wodoodporny pakiet
Ø odporność na gięcie
Ø Szybka reakcja
Ø Długa żywotność, przeszedł test tłoczenia ponad 1 milion razy
Ø Sygnał wyjściowy jest łatwy do wykrycia
Ø Długość produktu, rozmiar, opakowanie, itp.
Ø Można dostosować parametry zakresu czujników
Wskaźnik wydajności
| Model |
ZD10-100 |
| Zakres |
0 ~ 500 g |
| Gęstość |
≤ 0,3 mm |
| Wymiar |
Zobacz specyfikację i opis wielkości |
| Punkt reagowania1 |
≤ 50 g |
| Powtarzalność |
± 5% ((50% załadowany) |
| Konsekwencja2 |
±15% ((gromadka tego samego modelu) |
| Hysteresa |
+10% (RF+ - RF-) /RF+ |
| Trwałość |
>Milion razy |
| Początkowy opór |
> 10MΩ ((Nieobciążone) |
| Czas reakcji |
< 1 ms |
| Czas wznowienia |
< 15 ms |
| Napięcie badawcze |
Typowa wartość prądu stałego 3.3V |
| Temperatura pracy |
-20°C ~ 60°C |
| EMI |
Brak produktów |
| ESD |
Niewrażliwość |
Arkusz odniesienia danych
| Model |
Ciśnienie/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Odporność/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
Uwaga: krzywa w ikonie jest wykonana na podstawie danych mierzonych w określonych warunkach.Właściwe dane należy przetestować po instalacji zgodnie ze specyficznym zastosowaniem..
Obwód odniesienia
Instrukcje
- ZD10-100 elastyczny czujnik ciśnienia jest niepolarnym elementem, nie ma kierunkowości w obwodzie;
- Podczas użytkowania należy umieścić strefę czujną na ciśnienie czujnika na szczelnej, płaskiej powierzchni; stosowanie czujnika na krzywej lub nieregularnej powierzchni spowoduje, że czujnik będzie początkowo przewodzący, tj.w stanie "odpowiedzi", gdy nie ma ciśnienia; w tym stanie opór wyjściowy czujnika może nadal reagować na zmiany ciśnienia, a odpowiedni stosunek nie ma już zastosowania do karty danych odniesienia;
- Jeżeli powierzchnia nośna i powierzchnia siły są zarówno sztywnymi, jak i twardymi powierzchniami, a powierzchnia stykowa jest większa niż rozmiar czujnika (rozmiar powierzchni czujnej czujnika 52 mm*10 mm),ze względu na własną strukturę czujnika, odpowiedź na ciśnienie może być niewielka i niestabilna. Do środka obszaru wrażliwego należy przymocować okrągłą, miękką gumową poduszkę, której średnica jest nieco mniejsza niż obszaru wrażliwego,a powierzchnia powinna być większa niż 60% powierzchni obszaru wrażliwego;
- Można przymocować czujnik na powierzchni podtrzymującej za pomocą taśmy dwustronnej, zwracając uwagę, aby przed przyklejaniem powierzchnia podtrzymująca była uporządkowana i czysta.Zaleca się stosowanie taśmy podwójnej marki 3M; świadczenie usług dostosowanych do potrzeb;
- Po podniesieniu napięcia czujnika i utrzymaniu ciśnienia wartość oporu wyjściowego będzie lekko zmieniać się w czasie, zwykle w zakresie 5%; ten błąd można zmniejszyć metodą kalibracji czasowej.W operacji kalibracyjnej, czas oczekiwania po zastosowaniu ciśnienia jest zgodny z czasem oczekiwania w rzeczywistych zastosowaniach.zaleca się, aby użytkownik ustawił czujnik zgodnie z rzeczywistym scenariuszem zastosowania i samodzielnie przetestował parametry dryfu;.
Ogłoszenia
- Przy użyciu czujnika należy starać się, aby obciążenie otrzymywane było równomierne i unikać bezpośredniego kontaktu z czujnikiem przez przedmioty ostre;
- Wykorzystanie w zakresie przekraczającym zasięg zmniejszy wydajność czujnika lub nawet zniszczy czujnik;
- Terminal czujnika wykonany jest z miedzi i materiału pokrytego cynowym, a ołowiu można spawać w zależności od potrzeb.zaleca się, aby nie przekraczała 300°C, a czas kontaktu nie powinien przekraczać 1 sekundy, aby zapobiec topnieniu i deformacji podłoża foliowego w wyniku wysokiej temperatury.
