Najlepszy elastyczny cienkowarstwowy czujnik ciśnienia SF45-65 Szybka reakcja dla wielu zastosowań
Opis
Elastyczny cienkowarstwowy czujnik ciśnienia SF45-65 to nowy typ czujnika wykorzystujący elastyczną technologię wykrywania ciśnienia z niezależnymi prawami własności intelektualnej. Jest drukowany na elastycznych i cienkich materiałach o dużej przyczepności, odporności na zginanie i wysokiej czułości elastycznych nanomateriałach funkcjonalnych, dzięki czemu może osiągnąć wysokoczułe wykrywanie ciśnienia.
Elastyczny czujnik ciśnienia w postaci folii SF45-65 jest czujnikiem rezystancyjnym. Rezystancja wyjściowa maleje wraz ze wzrostem ciśnienia przykładanego do powierzchni czujnika. Ciśnienie można mierzyć za pomocą określonej zależności ciśnienie-rezystancja.

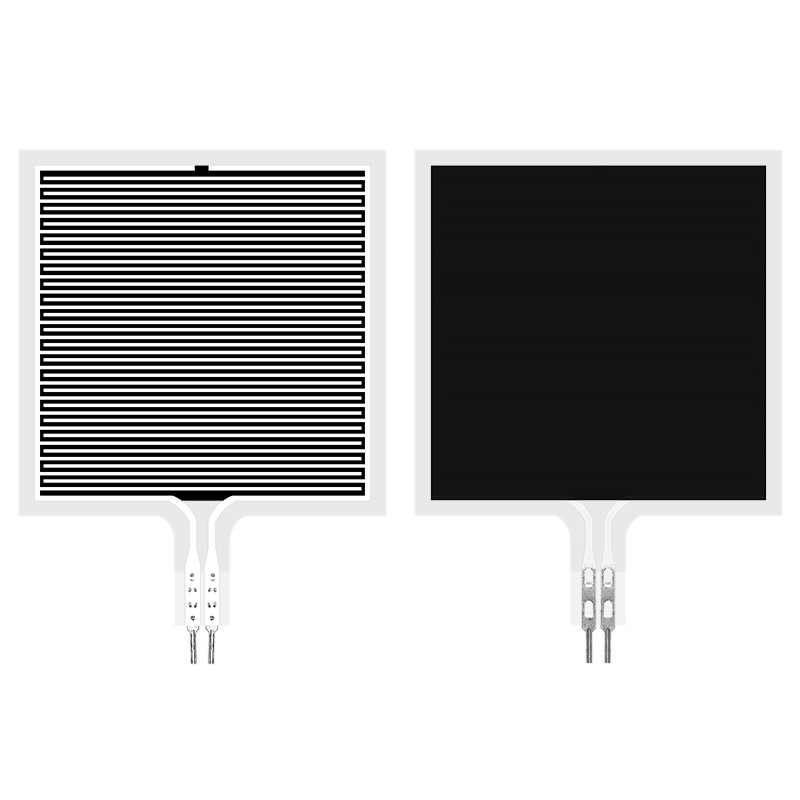

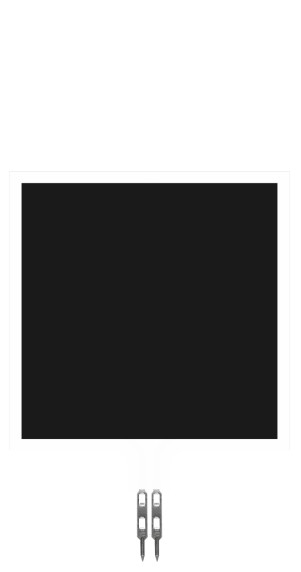

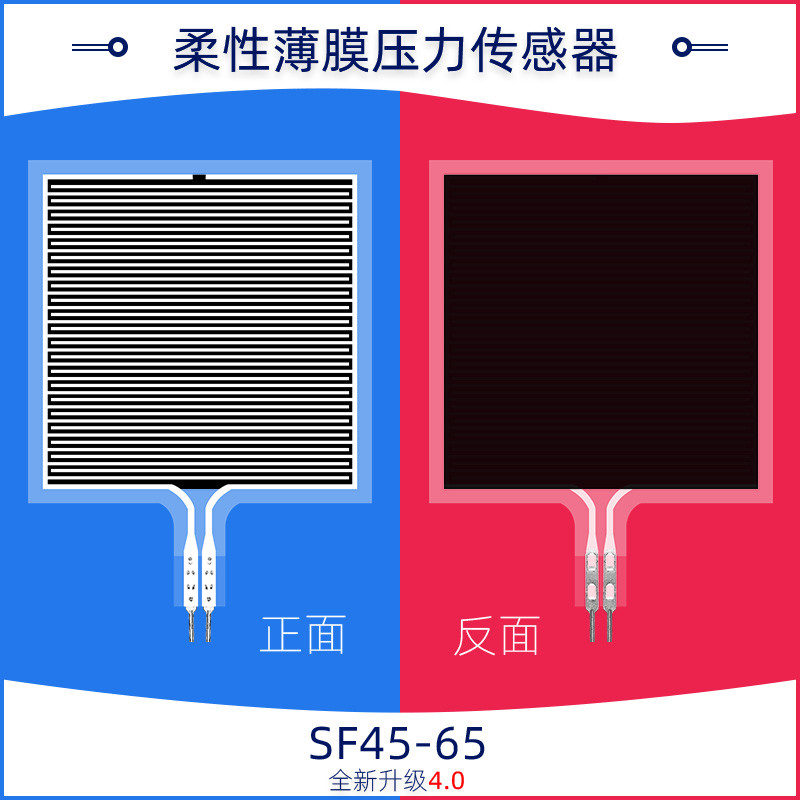

Elastyczny czujnik ciśnienia w postaci folii SF45-65 to czujnik ciśnienia z kwadratowym obszarem aktywnym. Obszar aktywny ma wymiary 46*46 mm i może mierzyć ciśnienie do 5 kg. Nadaje się do pomiaru ciśnienia na elastycznych powierzchniach i może być szeroko stosowany w inteligentnych domach, elektronice użytkowej, elektronice samochodowej, sprzęcie medycznym, kontroli przemysłowej, inteligentnych robotach i innych dziedzinach.
Cechy
Ø Ultra-cienki, grubość mniejsza niż 0,4 mm
Ø Odporność na zginanie
Ø Szybka reakcja
Ø Długa żywotność, przeszedł test naciskania ponad 1 milion razy
Ø Sygnał wyjściowy jest łatwy do wykrycia
Ø Długość produktu, rozmiar, pakiet pinów można dostosować itp.
Ø Parametry zakresu czujnika można dostosować.
Wskaźniki wydajności
| Model |
SF45-65 |
| Zakres |
0~5kg |
| Grubość |
≤0,4 mm |
| Wymiar |
Patrz specyfikacja i opis rozmiaru |
| Punkt reakcji |
≤30g |
| Powtarzalność |
±5%(50% obciążenia) |
| Spójność |
±15%(Patrz specyfikacja i opis rozmiaru) |
| Histereza |
+10% (RF+ - RF-)/RF+ |
| Trwałość |
＞Ponad milion razy |
| Rezystancja początkowa |
＞10MΩ(bez obciążenia) |
| Czas reakcji |
＜1ms |
| Czas wznowienia |
＜15ms |
| Napięcie testowe |
Typowa wartość DC 3,3V |
| Temperatura pracy |
-20℃ ~ 60℃ |
| EMI |
Brak produkcji |
| ESD |
Niewrażliwość |
Arkusz danych referencyjnych
| Model |
ciśnienie/Kgf |
0,25 |
0,5 |
0,75 |
1 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
| SF45-65 |
rezystancja/KΩ |
4,04 |
1,87 |
1,17 |
0,86 |
0,62 |
0,46 |
0,37 |
0,32 |
0,27 |
0,25 |
0,20 |
0,17 |
Obwód referencyjny
Instrukcje
Elastyczny cienkowarstwowy czujnik ciśnienia SF45-65 jest komponentem niepolarnym, w obwodzie nie ma kierunkowości；
- Podczas użytkowania należy umieścić strefę wrażliwą na ciśnienie czujnika na stabilnej, płaskiej powierzchni. Używanie czujnika na zakrzywionej lub nieregularnej powierzchni spowoduje początkowe przewodzenie czujnika, to znaczy w stanie "reakcji", gdy nie ma ciśnienia; w tym stanie rezystancja wyjściowa czujnika może nadal reagować na zmiany ciśnienia, a odpowiedni związek nie ma już zastosowania do arkusza danych referencyjnych;
- Jeśli powierzchnia podpierająca i powierzchnia przykładająca siłę są sztywne i twarde, a powierzchnia styku jest większa niż obszar aktywny czujnika, ze względu na własną strukturę czujnika, reakcja na ciśnienie może być mała i niestabilna. Do środka obszaru aktywnego należy przymocować okrągłą, miękką gumową podkładkę, której średnica jest nieco mniejsza niż obszar aktywny, a powierzchnia powinna być większa niż 60% powierzchni obszaru aktywnego;
- Możesz użyć taśmy dwustronnej, aby przymocować czujnik do powierzchni podpierającej. Zwróć uwagę, aby powierzchnia podpierająca była schludna i czysta przed naklejeniem. Zaleca się stosowanie taśmy dwustronnej marki 3M; zapewniamy usługi dostosowane do potrzeb;
Ogłoszenia
- Podczas korzystania z czujnika należy starać się, aby obciążenie było odbierane równomiernie i unikać bezpośredniego kontaktu czujnika z ostrymi przedmiotami;
- Używanie poza zakresem zmniejszy wydajność czujnika, a nawet zniszczy czujnik;
- Zacisk czujnika wykonany jest z materiału miedzianego i cynowanego, a przewód można spawać w zależności od potrzeb. Należy pamiętać, że temperatura lutowania nie powinna być zbyt wysoka, zaleca się, aby nie przekraczała 300°C, a czas kontaktu nie powinien przekraczać 1 sekundy, aby zapobiec stopieniu i deformacji podłoża folii.
