Ekstremalnie czuły, elastyczny, cienkowarstwowy czujnik nacisku, piezoelektryczny, do pióra elektronicznego, mikro
Opis

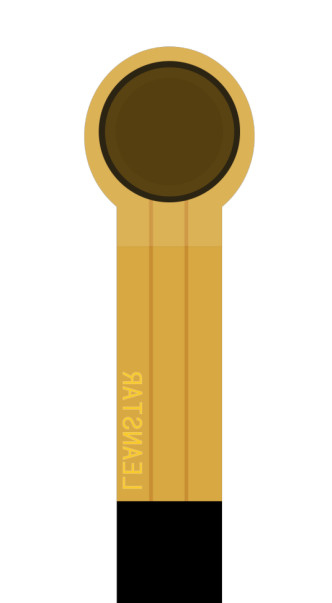

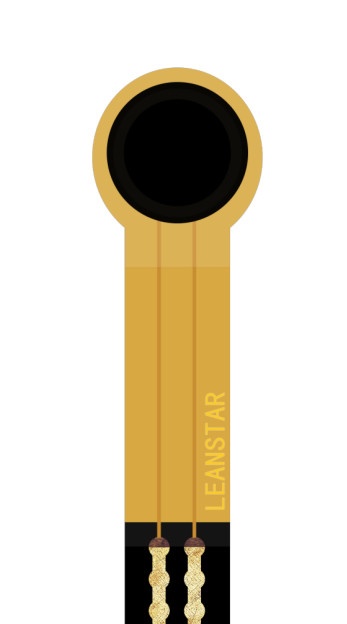

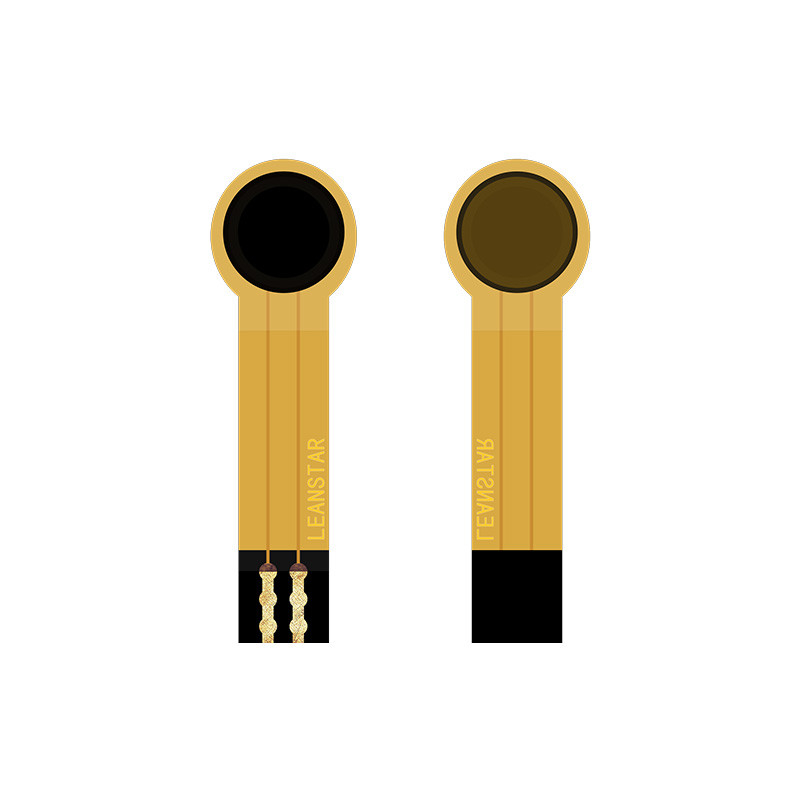

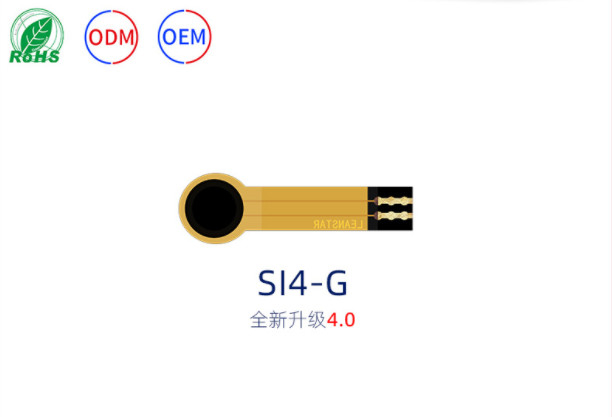

SI4-G elastyczny, cienkowarstwowy czujnik nacisku to nowy typ czujnika z niezależnymi prawami własności intelektualnej technologii elastycznych czujników nacisku. Jest on drukowany na elastycznym, cienkim materiale o dużej przyczepności, odporności na zginanie i wysokiej czułości elastycznych nanomateriałów funkcjonalnych, aby uzyskać wysoką czułość wykrywania nacisku.
Elastyczny czujnik nacisku to czujnik rezystancyjny. Rezystancja wyjściowa maleje wraz ze wzrostem nacisku wywieranego na powierzchnię czujnika. Nacisk można mierzyć za pomocą określonej zależności ciśnienie-rezystancja.

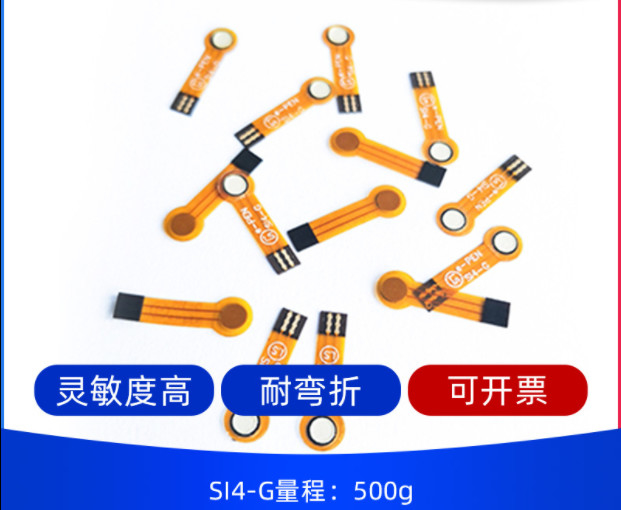

Elastyczny czujnik nacisku SI4-G jest używany głównie do wyzwalania i wykrywania nacisku w piórach elektronicznych. Jest instalowany z tyłu wkładu pióra. Gdy użytkownik pisze piórem elektronicznym, może wykryć zmianę nacisku pisania. Po przetworzeniu algorytmicznym można zrealizować rozpoznawanie pisma odręcznego, korekcję postawy i inne funkcje, a sygnał można zebrać za pomocą prostego obwodu.
Cechy
Ø Ultra-cienki, grubość mniejsza niż 0,25 mm
Ø odporność na zginanie
Ø Szybka reakcja
Ø Długa żywotność, przeszedł test nacisku ponad 1 milion razy
Ø Sygnał wyjściowy jest łatwy do wykrycia
Ø Możliwość dostosowania długości produktu, rozmiaru, pakietu pinów itp.
Ø Konfigurowalne parametry zakresu czujnika
Wskaźniki wydajności
| Model |
SI4-G |
| Zakres |
0~500g |
| Grubość |
≤0,25 mm |
| Wymiar |
Patrz specyfikacja i opis rozmiaru |
| Punkt reakcji |
≤30g |
| Powtarzalność |
±10% (50% obciążenia) |
| Spójność |
±20% (partia tego samego modelu) |
| Histereza |
+10% (RF+ - RF-)/RF+ |
| Trwałość |
＞Ponad milion razy |
| Rezystancja początkowa |
＞10MΩ(bez obciążenia) |
| Czas reakcji |
＜1ms |
| Czas wznowienia |
＜15ms |
| Napięcie testowe |
Typowa wartość DC 3,3V |
| Temperatura pracy |
-20℃ ～ 60℃ |
| EMI |
Brak produkcji |
| ESD |
Niewrażliwość |
Arkusz danych referencyjnych
| Model |
ciśnienie/g |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| SIG-4 |
rezystancja/KΩ |
5.26 |
3.24 |
2.47 |
2.10 |
1.85 |
1.66 |
1.55 |
1.45 |
1.38 |
1.33 |
Obwód referencyjny
Instrukcje
- Elastyczny cienkowarstwowy czujnik nacisku SI4-G jest komponentem niepolarnym, w obwodzie nie ma kierunkowości;
- Podczas użytkowania należy umieścić strefę wrażliwą na nacisk czujnika na stabilnej, płaskiej powierzchni. Używanie czujnika na zakrzywionej lub nieregularnej powierzchni spowoduje, że czujnik początkowo będzie przewodził, to znaczy w stanie "reakcji", gdy nie ma nacisku; w tym stanie rezystancja wyjściowa czujnika nadal może reagować na zmiany nacisku, a odpowiednia relacja nie ma już zastosowania do arkusza danych referencyjnych;
- Jeśli powierzchnia podpierająca i powierzchnia przykładania siły są sztywne i twarde, a powierzchnia styku jest większa niż obszar wrażliwy czujnika, ze względu na własną strukturę czujnika, reakcja na nacisk może być mała i niestabilna. Do środka obszaru wrażliwego należy przymocować okrągłą, miękką gumową podkładkę, której średnica jest nieco mniejsza niż obszar wrażliwy, a powierzchnia powinna być większa niż 60% powierzchni obszaru wrażliwego;
- Możesz użyć taśmy dwustronnej, aby przymocować czujnik do powierzchni podpierającej. Zwróć uwagę, aby powierzchnia podpierająca była schludna i czysta przed naklejeniem. Zaleca się stosowanie taśmy dwustronnej marki 3M; zapewniamy usługi dostosowane do potrzeb klienta;
Po obciążeniu czujnika i utrzymaniu nacisku wartość rezystancji wyjściowej będzie się nieznacznie zmieniać w czasie, zwykle w granicach 5%. Ten błąd można zmniejszyć metodą kalibracji czasowej. W operacji kalibracji czas oczekiwania po przyłożeniu nacisku jest zgodny z czasem oczekiwania w rzeczywistych zastosowaniach. Ponieważ stan siły czujnika jest inny w różnych scenariuszach zastosowań, zaleca się, aby użytkownik ustawił czujnik zgodnie z rzeczywistym scenariuszem zastosowania i samodzielnie przetestował parametry dryftu.
Ogłoszenia
- Podczas używania czujnika staraj się, aby odbierane obciążenie było równomierne i unikaj bezpośredniego kontaktu z czujnikiem ostrymi przedmiotami;
- Używanie poza zakresem zmniejszy wydajność czujnika, a nawet zniszczy czujnik;
- Zacisk czujnika jest wykonany z materiału miedzianego i ocynowanego, a przewód można spawać w zależności od potrzeb. Należy pamiętać, że temperatura lutowania nie powinna być zbyt wysoka, zaleca się, aby nie przekraczała 300°C, a czas kontaktu nie powinien przekraczać 1 sekundy, aby zapobiec topieniu i deformacji podłoża folii.
