Unikalny, elastyczny czujnik nacisku w postaci folii, inteligentna wkładka do butów, warystorowy czujnik wielopunktowy
Opis

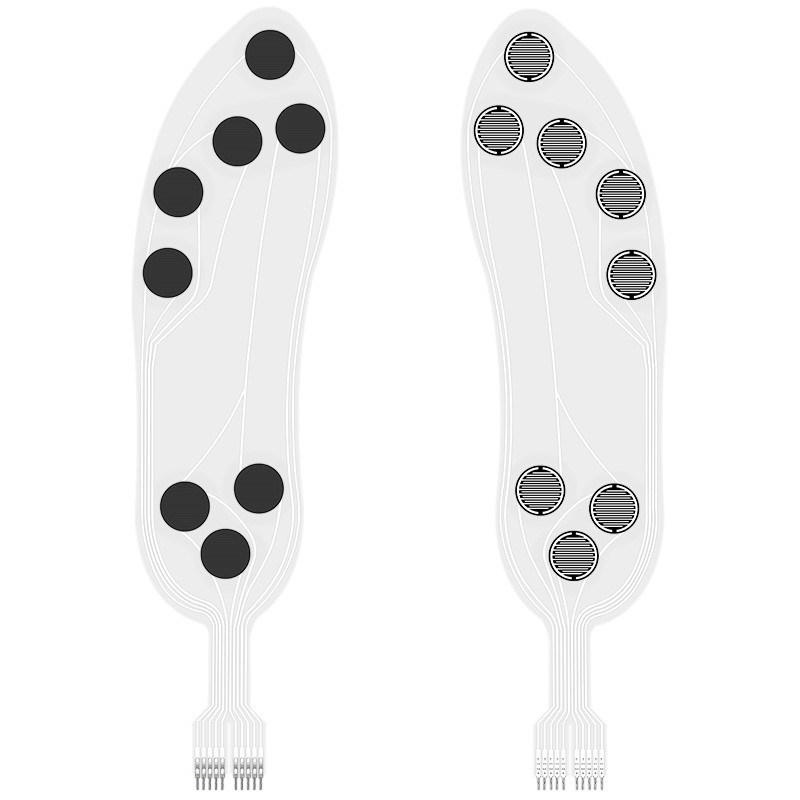

Elastyczny czujnik nacisku w postaci folii ZNX-01 to nowy typ czujnika wykorzystującego elastyczną technologię wykrywania nacisku z niezależnymi prawami własności intelektualnej. Drukuje się elastyczne nanomateriały funkcjonalne o silnej przyczepności, odporności na zginanie i wysokiej czułości na elastycznych i lekkich materiałach. Dzięki temu może osiągnąć wysokoczułe wykrywanie rozkładu nacisku na podeszwę stopy.
Elastyczny czujnik nacisku w postaci folii ZNX-01 jest czujnikiem rezystancyjnym. Rezystancja wyjściowa maleje wraz ze wzrostem nacisku wywieranego na powierzchnię czujnika. Poprzez specyficzną zależność ciśnienie-rezystancja można zmierzyć ciśnienie. Ustaw czujnik ZNX-01 dla podeszwy, może wykrywać nacisk na podeszwę stopy, gdy ciało ludzkie stoi i chodzi, a dane wykrywania mogą być wykorzystane do analizy nacisku na podeszwę stopy.
Cechy
Ø Ultra-miękki, grubość mniejsza niż 0,3 mm
Ø Łatwy do zintegrowania
Ø Szybka reakcja i wysoka rozdzielczość
Ø Długa żywotność, przeszedł test nacisku ponad 1 milion razy
Ø Sygnał wyjściowy jest łatwy do wykrycia
Ø Wodoodporny, odporny na wilgoć, oddychający
Wskaźniki wydajności
| Model | ZNX-01 |
| Zakres | 0~10kg |
| Grubość | ≤0.45mm |
| Wymiar | Patrz opis specyfikacji rozmiaru (konfigurowalny) |
| Punkt reakcjiuwaga1 | ≤400g |
| Trwałość | ＞Ponad milion razy |
| Rezystancja początkowa | ＞10MΩ(Bez obciążenia) |
| Czas reakcji | ＜1ms |
| Czas wznowienia | ＜15ms |
| Napięcie testowe | Typowa wartość DC 3.3V |
| Temperatura pracy | -20℃ ～ 60℃ |
| EMI | Brak produkcji |
| ESD | Niewrażliwość |

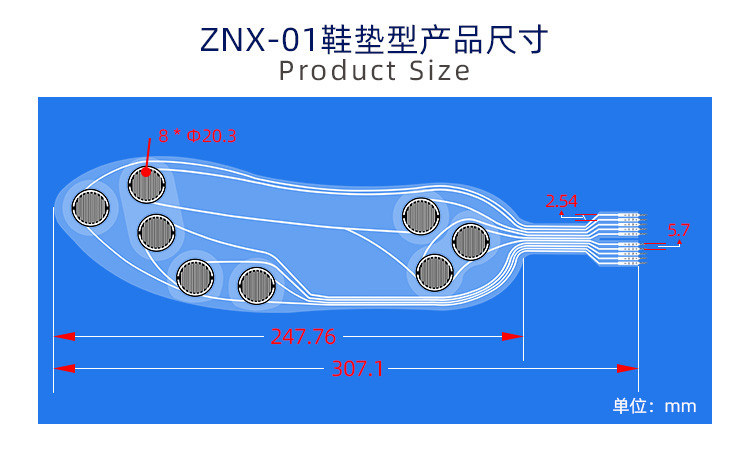

| Logo | długość | szerokość | Obszar czuły | Rozstaw pinów | Tolerancja |
| Rozmiar (mm) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |

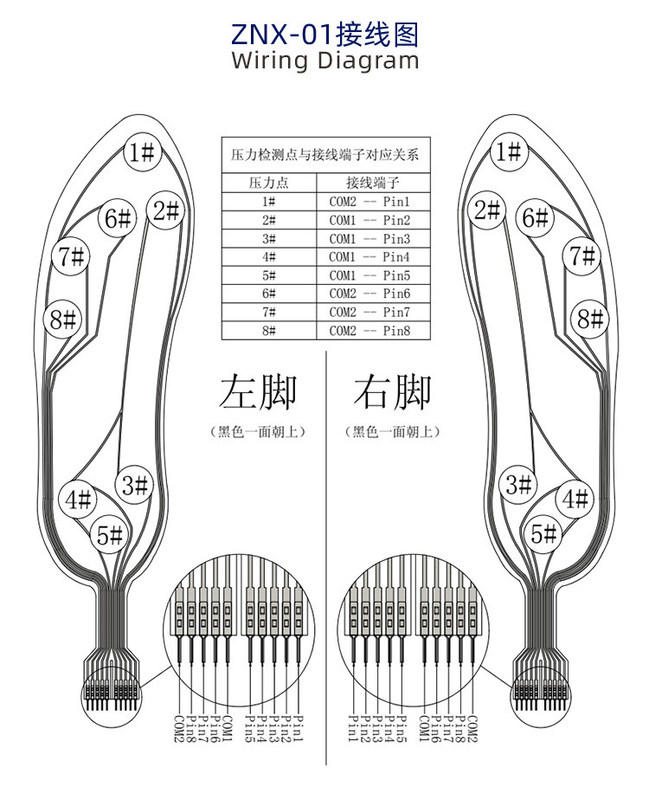

1. Elastyczny czujnik nacisku w postaci cienkiej folii ZNX-01 jest komponentem niepolarnym, w obwodzie nie ma kierunkowości； Podczas użytkowania należy umieścić strefę wrażliwą na nacisk czujnika na twardej, płaskiej powierzchni. Używanie czujnika na zakrzywionej lub nieregularnej powierzchni spowoduje początkowe przewodzenie czujnika, to znaczy w stanie "reakcji", gdy nie ma nacisku; w tym stanie rezystancja wyjściowa czujnika może nadal reagować na zmiany ciśnienia, a odpowiedni związek nie ma już zastosowania do arkusza danych referencyjnych;
2. Jeśli powierzchnia podpierająca i powierzchnia przykładająca siłę są sztywne i twarde, a powierzchnia styku jest większa niż obszar czuły czujnika, ze względu na własną strukturę czujnika, reakcja na nacisk może być mała i niestabilna. Do środka obszaru czułego należy przymocować okrągłą, miękką gumową podkładkę, której średnica jest nieco mniejsza niż obszar czuły, a powierzchnia powinna być większa niż 60% powierzchni obszaru czułego;
3. Możesz użyć taśmy dwustronnej, aby przymocować czujnik do powierzchni podpierającej. Zwróć uwagę, że powierzchnia podpierająca jest uporządkowana i czysta przed naklejeniem. Zaleca się stosowanie taśmy dwustronnej marki 3M; zapewniamy usługi dostosowane;
4. Po obciążeniu czujnika i utrzymaniu nacisku, wartość rezystancji wyjściowej będzie nieznacznie dryfować w czasie, zwykle w granicach 5%. Ten błąd można zmniejszyć metodą kalibracji czasowej. W operacji kalibracji czas oczekiwania po przyłożeniu nacisku jest zgodny z czasem oczekiwania w rzeczywistych zastosowaniach. Ponieważ stan siły czujnika jest inny w różnych scenariuszach zastosowań, zaleca się, aby użytkownik ustawił czujnik zgodnie z rzeczywistym scenariuszem zastosowania i samodzielnie przetestował parametry dryfu.
