Nadzwyczajne Doświadczenie Elastyczny Cienkowarstwowy Czujnik Ciśnienia ZD10-100 dla Lepszego Życia
Opis

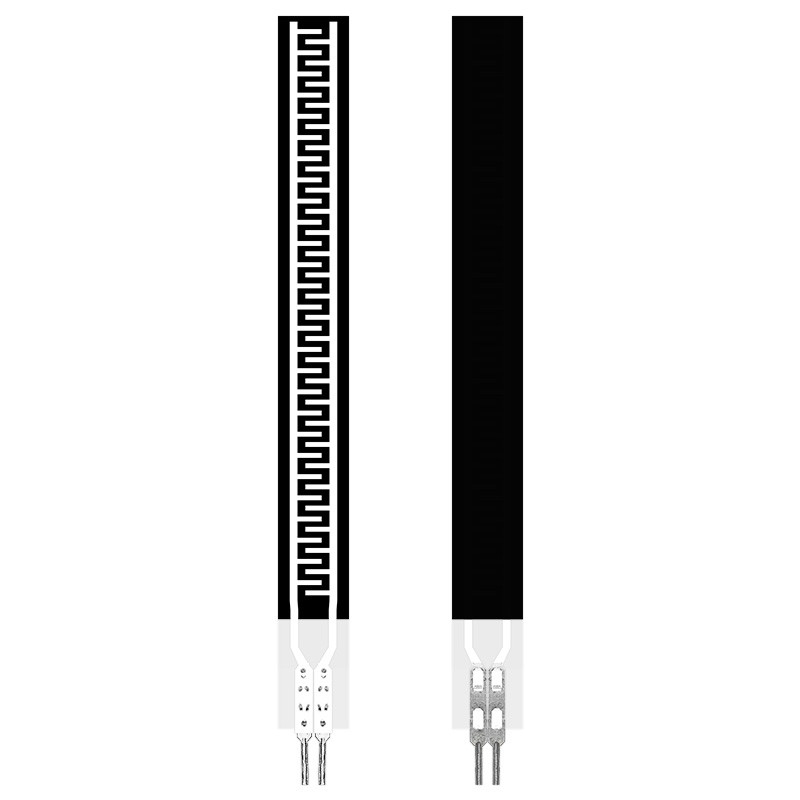

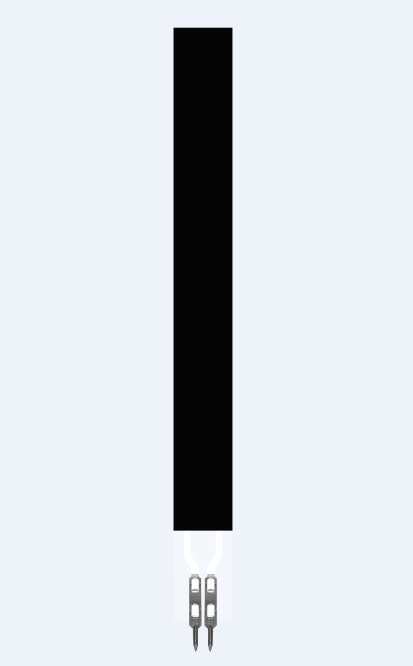

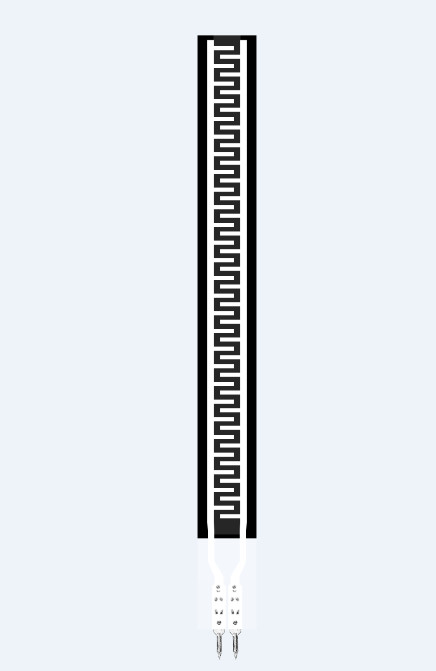

Elastyczny cienkowarstwowy czujnik ciśnienia ZD10-100 to nowy typ czujnika z niezależnymi prawami własności intelektualnej technologii elastycznych czujników ciśnienia. Jest drukowany na elastycznym, cienkim materiale o dużej przyczepności, odporności na zginanie i wysokiej czułości elastycznych nanomateriałów funkcjonalnych, aby uzyskać wysoką czułość wykrywania ciśnienia.
Elastyczny czujnik ciśnienia w postaci folii jest czujnikiem rezystancyjnym. Rezystancja wyjściowa maleje wraz ze wzrostem ciśnienia przykładanego do powierzchni czujnika. Ciśnienie można zmierzyć za pomocą określonej zależności ciśnienie-rezystancja.
ZD10-100 jest używany głównie do wykrywania małego ciśnienia w określonym obszarze. Jego punkt reakcji wynosi zaledwie poniżej 50g, co pozwala skutecznie wykrywać wyzwolenie ciśnienia i zmiany ciśnienia na powierzchni czujnika ZD10-100. Może być szeroko stosowany w inteligentnych domach, elektronice użytkowej, elektronice samochodowej i innych dziedzinach
Cechy
Ø Ultracienki, grubość mniejsza niż 0,3 mm
Ø Elastyczny, wodoodporny pakiet
Ø Odporność na zginanie
Ø Szybka reakcja
Ø Długa żywotność, przeszedł test naciskania ponad 1 miliona razy
Ø Sygnał wyjściowy jest łatwy do wykrycia
Ø Możliwość dostosowania długości produktu, rozmiaru, pakietu pinów itp.
Ø Parametry zakresu czujnika można dostosować
Wskaźniki wydajności
| Model |
ZD10-100 |
| Zakres |
0~500g |
| Grubość |
≤0,3 mm |
| Wymiar |
Patrz specyfikacja i opis rozmiaru |
| Punkt reakcji1 |
≤50g |
| Powtarzalność |
±5%(50% obciążenia) |
| Spójność2 |
±15%(Partia tego samego modelu) |
| Histereza |
+10% (RF+ - RF-)/RF+ |
| Trwałość |
＞Ponad milion razy |
| Rezystancja początkowa |
＞10MΩ(Bez obciążenia) |
| Czas reakcji |
＜1ms |
| Czas wznowienia |
＜15ms |
| Napięcie testowe |
Typowa wartość DC 3,3V |
| Temperatura pracy |
-20℃ ~ 60℃ |
| EMI |
Brak produkcji |
| ESD |
Niewrażliwość |
Karta odniesienia danych
| Model |
Ciśnienie/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Rezystancja/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
Uwaga: Krzywa na ikonie jest narysowana na podstawie danych zmierzonych w określonych warunkach. Zależność krzywej służy wyłącznie jako odniesienie. Rzeczywiste dane należy przetestować po instalacji zgodnie z konkretnym zastosowaniem.

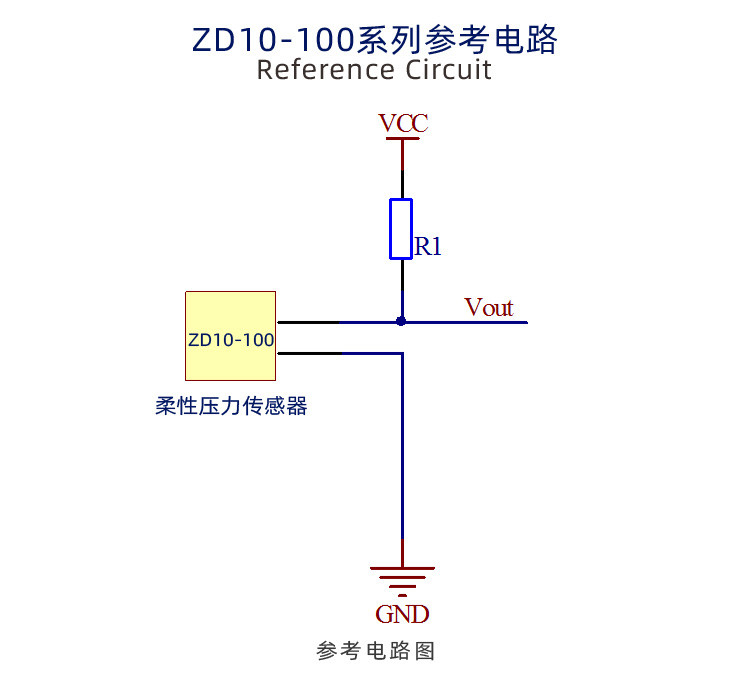

Obwód odniesienia
Instrukcje
- Elastyczny czujnik ciśnienia ZD10-100 jest komponentem niepolarnym, w obwodzie nie ma kierunkowości;
- Podczas użytkowania należy umieścić strefę wrażliwą na nacisk czujnika na stabilnej, płaskiej powierzchni. Używanie czujnika na zakrzywionej lub nieregularnej powierzchni spowoduje początkowe przewodzenie czujnika, to znaczy w stanie "reakcji", gdy nie ma ciśnienia; w tym stanie rezystancja wyjściowa czujnika może nadal reagować na zmiany ciśnienia, a odpowiednia zależność nie ma już zastosowania do arkusza danych referencyjnych;
- Jeśli powierzchnia podpierająca i powierzchnia przykładania siły są sztywnymi i twardymi powierzchniami, a powierzchnia styku jest większa niż rozmiar czujnika (rozmiar obszaru wrażliwego czujnika 52 mm * 10 mm), ze względu na własną strukturę czujnika, reakcja na ciśnienie może być mała i niestabilna. Do środka obszaru wrażliwego należy przymocować okrągłą, miękką gumową podkładkę, której średnica jest nieco mniejsza niż obszar wrażliwy, a powierzchnia powinna być większa niż 60% powierzchni obszaru wrażliwego;
- Możesz użyć taśmy dwustronnej, aby przymocować czujnik do powierzchni podpierającej. Zwróć uwagę, aby powierzchnia podpierająca była uporządkowana i czysta przed naklejeniem. Zaleca się stosowanie taśmy dwustronnej marki 3M; zapewniamy usługi dostosowane;
- Po obciążeniu czujnika i utrzymaniu ciśnienia wartość rezystancji wyjściowej będzie się nieznacznie zmieniać w czasie, zwykle w granicach 5%. Ten błąd można zmniejszyć metodą kalibracji czasowej. W operacji kalibracji czas oczekiwania po przyłożeniu ciśnienia jest zgodny z czasem oczekiwania w rzeczywistych zastosowaniach. Ponieważ stan siły czujnika jest inny w różnych scenariuszach zastosowań, zaleca się, aby użytkownik ustawił czujnik zgodnie z rzeczywistym scenariuszem zastosowania i samodzielnie przetestował parametry dryftu.
Ogłoszenia
- Podczas korzystania z czujnika należy starać się, aby obciążenie było odbierane równomiernie i unikać bezpośredniego kontaktu z czujnikiem ostrymi przedmiotami;
- Użycie poza zakresem zmniejszy wydajność czujnika, a nawet zniszczy czujnik;
- Zacisk czujnika jest wykonany z materiału miedzianego i cynowanego, a przewód można spawać w zależności od potrzeb. Należy pamiętać, że temperatura lutowania nie powinna być zbyt wysoka, zaleca się, aby nie przekraczała 300°C, a czas kontaktu nie powinien przekraczać 1 sekundy, aby zapobiec stopieniu i deformacji podłoża folii.
