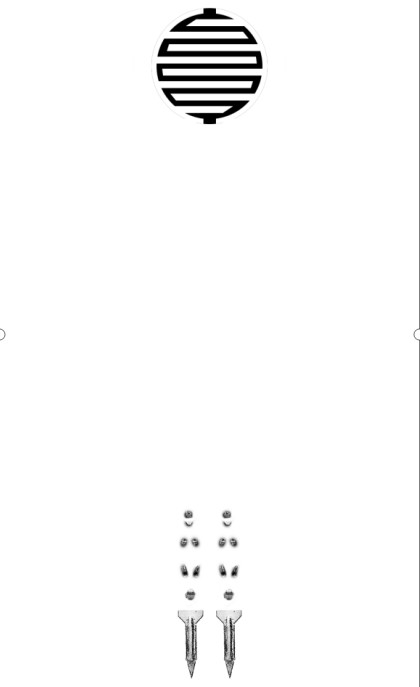

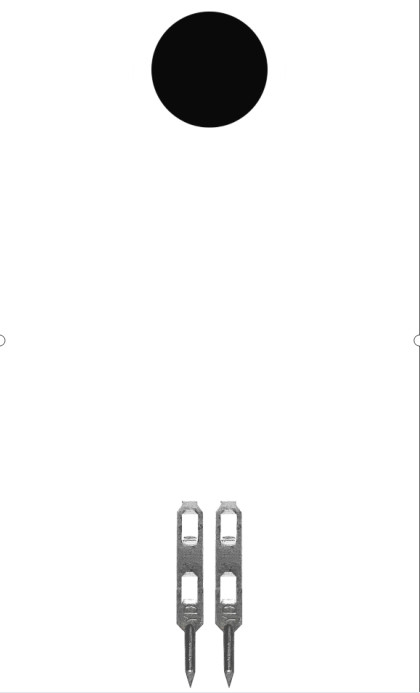

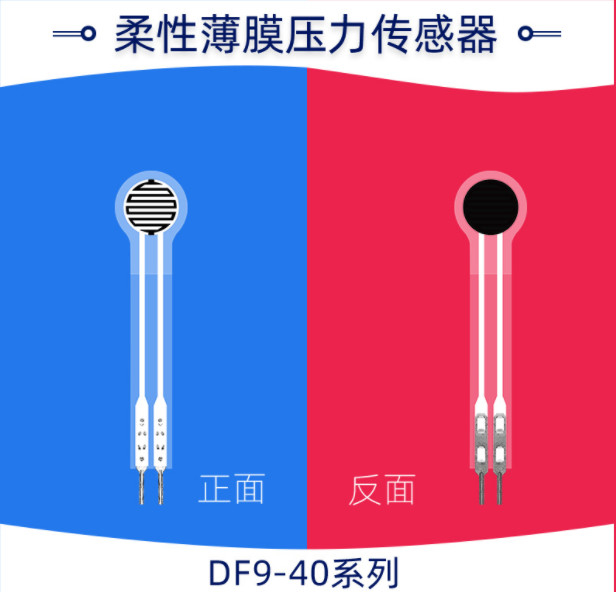

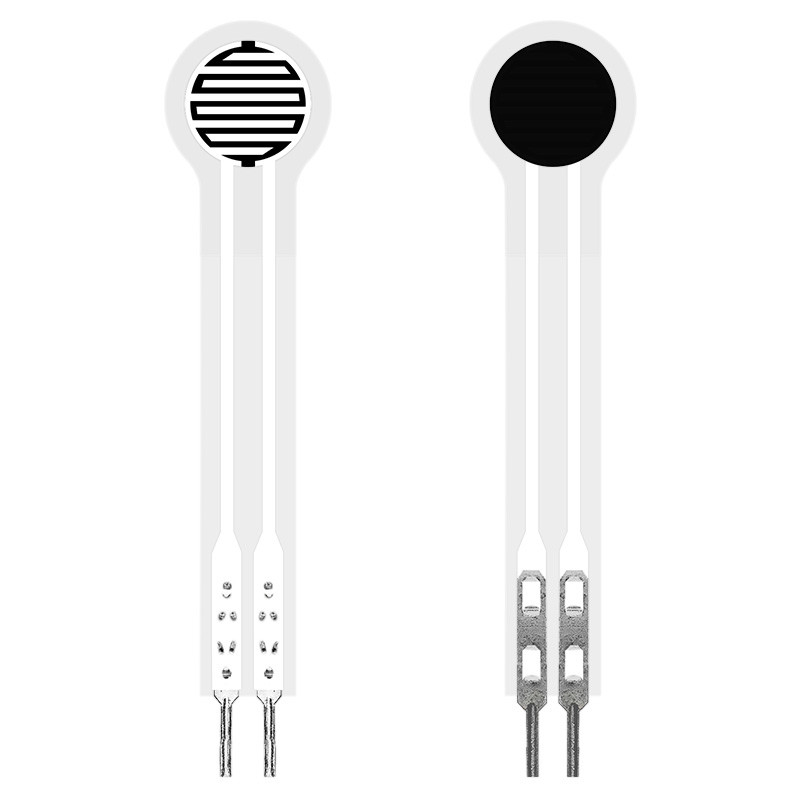

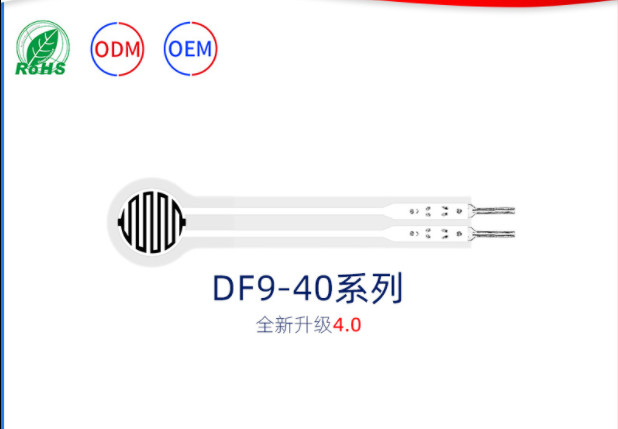

Inteligentny elastyczny czujnik ciśnienia cienkiej folii DF9-40 serii
Opis
DF9-40 seria elastyczny czujnik ciśnienia cienkiej folii jest nowym rodzajem czujnika z niezależnymi prawami własności intelektualnej elastycznej technologii czujnika ciśnienia.Jest wydrukowany na elastycznym cienkim materiale o silnej przyczepności, odporność na gięcie i wysoka wrażliwość elastycznych nanomateriałów funkcjonalnych, tak aby osiągnąć wysoką wrażliwość detekcji ciśnienia.
Czujnik ciśnienia cienkiej folii jest czujnikiem oporowym. Opór wyjściowy maleje wraz ze wzrostem ciśnienia na powierzchni czujnika.Ciśnienie można zmierzyć poprzez określony stosunek ciśnienia i oporuJest odpowiedni do pomiarów ciśnienia na elastycznych powierzchniach i może być szeroko stosowany winteligentny dom, elektronika użytkowa, elektronika samochodowa, sprzęt medyczny, sterowanie przemysłowe, inteligentne roboty i inne dziedziny.
Seria DF9-40 posiada obecnie modele o masie 500 g, 2 kg, 5 kg, 10 kg, 20 kg i inne różne modele.
Cechy
Ø Ultracienkie, grubość mniejsza niż 0,3 mm
Ø Szybka reakcja
Ø Długa żywotność, przeszedł test tłoczenia ponad 1 milion razy
Ø Obwód wykrywający jest prosty, łatwy do zintegrowania i zastosowania
Ø Profil czujnika można dostosować
Ø Można dostosować parametry zakresu czujników
Ø Przejście uwierzytelnienia RoHS
Parametry produktu
| Logo | Rozmiar ((mm) |
| Długość | 45.7 |
| Szerokość | 10 |
| Strefa wrażliwa | φ7.5 |
| Odległość szczytu | 2.54 |
| Tolerancja | 0.2 |
Wskaźnik wydajności
| Model | DF9-40@500 g | DF9-40@2kg | DF9-40@5kg | DF9-40@10 kg | DF9-40@20 kg |
| Zakres | 0 ~ 500 g | 0 ~ 2 kg | 0~5 kg | 0 ~ 10 kg | 0~20 kg |
| Gęstość | ≤ 0,3 mm | ||||
| Wymiar | Zobacz specyfikację i opis wielkości | ||||
| Punkt reagowaniauwaga1 | ≤ 20 g | ≤ 300 g | ≤ 700 g | ||
| Powtarzalność | ± 5% ((50% załadowane) | ||||
| KonsekwencjaUwaga 2 | ±10% ((Seryja tego samego modelu) | ||||
| Hysteresa | +15% (RF+ - RF-) /RF+ | ||||
| Trwałość | >Milion razy | ||||
| Początkowy opór | > 10MΩ ((Nieobciążone) | ||||
| Czas reakcji | < 1 ms | ||||
| Czas wznowienia | < 15 ms | ||||
| Napięcie badawcze | Typowa wartość prądu stałego 3.3V | ||||
| Temperatura pracy | -20°C - 60°C | ||||
| EMI | Brak produktów | ||||
| ESD | Niewrażliwość | ||||
Arkusz odniesienia danych
|
Model: DF9-40@500 g |
Model: DF9-40@2kg |
Model: DF9-40@5kg |
Model: DF9-40@10 kg |
Model: DF9-40@20 kg |
|||||
| ciśnienie/kg | opór/kΩ | ciśnienie/kg | opór/kΩ | ciśnienie/kg | opór/kΩ | ciśnienie/kg | opór/kΩ | ciśnienie/kg | opór/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
