Inteligentny elastyczny czujnik ciśnienia cienkiej folii piezorezystywne pióro elektroniczne mikrowrażliwe skrajne reakcje
Opis

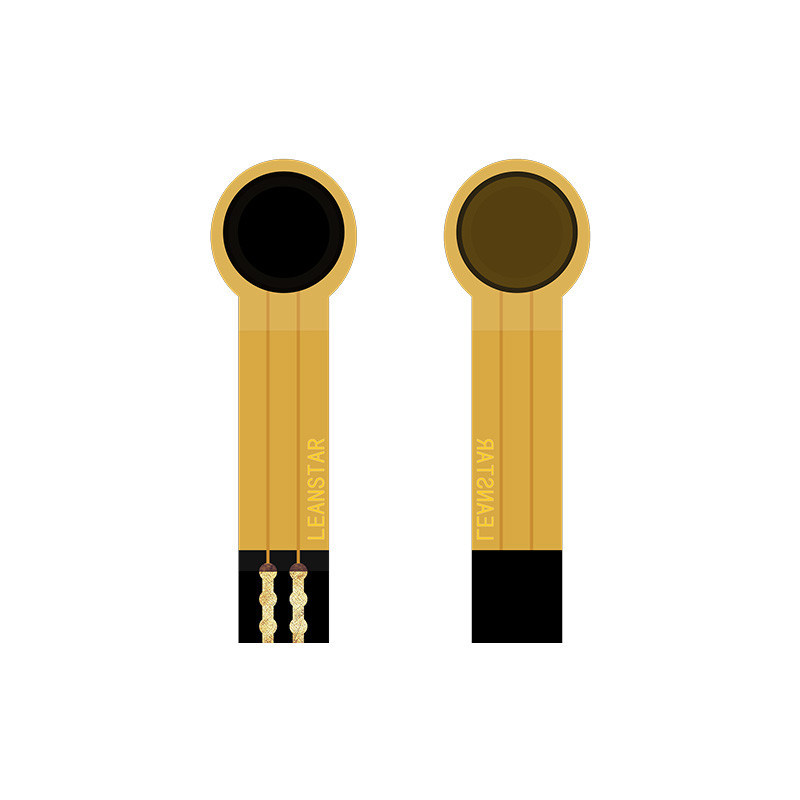

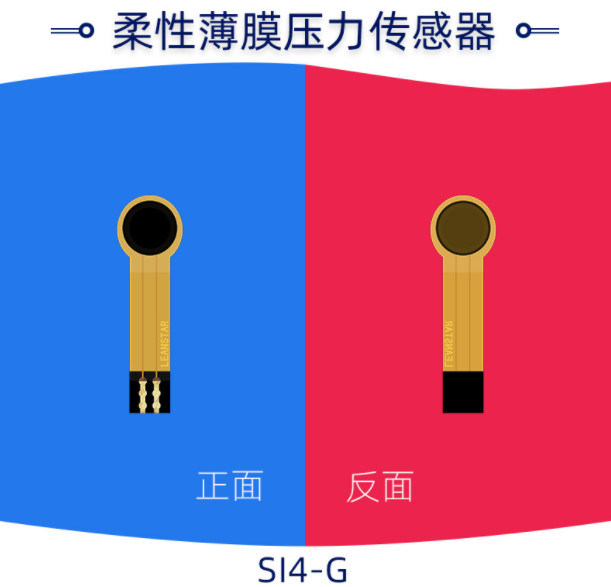

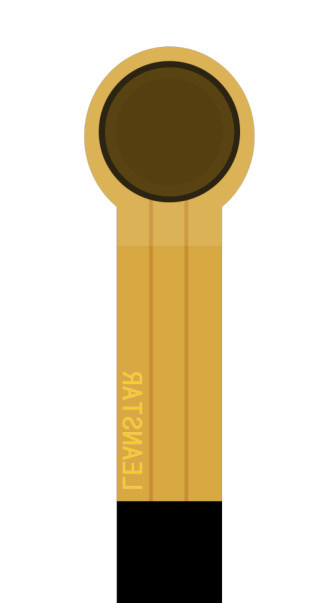

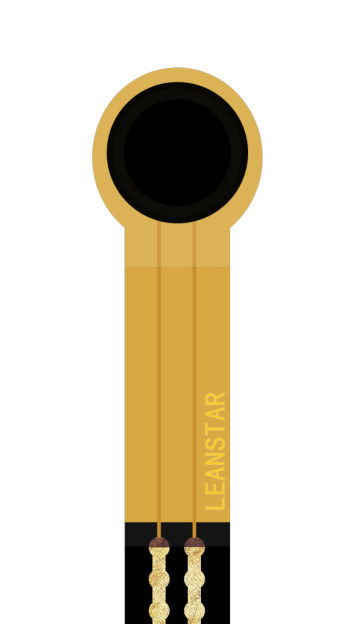

SI4-G elastyczny czujnik ciśnienia cienkiej foliijest nowym typem czujnika z niezależnymi prawami własności intelektualnej elastycznej technologii czujników ciśnienia.odporność na gięcie i wysoka wrażliwość elastycznych materiałów funkcjonalnych Nano, tak aby osiągnąć wysoką czułość wykrywania ciśnienia.
W przypadku czujnika ciśnienia z elastycznym filmem czujnik ciśnienia jest czujnikiem oporowym.Ciśnienie można zmierzyć poprzez określony stosunek ciśnienia i oporu.
SI4-G elastyczny czujnik ciśnienia foliowego jest stosowany głównie w wywołaniu ciśnienia i wykrywaniu ciśnienia w piórach elektronicznych.Kiedy użytkownik pisze długopisem elektronicznymPo przetworzeniu algorytmem rozpoznanie pisma można zrealizować. , korekta postawy i inne funkcje, sygnał może być zbierany przez prosty obwód.
Cechy
Ø Ultracienkie, grubość mniejsza niż 0,25 mm
Ø odporność na gięcie
Ø Szybka reakcja
Ø Długa żywotność, przeszedł test tłoczenia ponad 1 milion razy
Ø Sygnał wyjściowy jest łatwy do wykrycia
Ø Długość produktu, rozmiar, opakowanie, itp.
Ø Dostosowalne parametry zakresu czujników
Wskaźnik wydajności
| Model | SI4-G |
| Zakres | 0 ~ 500 g |
| Gęstość | ≤ 0,25 mm |
| Wymiar | Zobacz specyfikację i opis wielkości |
| Punkt reagowania | ≤ 30 g |
| Powtarzalność | ±10% ((50% załadowany) |
| Konsekwencja | ±20% ((Seryja tego samego modelu) |
| Hysteresa | +10% (RF)+- RF.-) /RF+ |
| Trwałość | >Milion razy |
| Początkowy opór | > 10MΩ ((Nieobciążone) |
| Czas reakcji | < 1 ms |
| Czas wznowienia | < 15 ms |
| Napięcie badawcze | Typowa wartość prądu stałego 3.3V |
| Temperatura pracy | -20°C 60°C |
| EMI | Brak produktów |
| ESD | Niewrażliwość |
| Model | ciśnienie/g | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| SIG-4 | opór/KΩ | 5.26 | 3.24 | 2.47 | 2.10 | 1.85 | 1.66 | 1.55 | 1.45 | 1.38 | 1.33 |
Po podniesieniu napięcia czujnika i utrzymaniu ciśnienia wartość oporu wyjściowego będzie lekko zmieniać się w czasie, zwykle w zakresie 5%; ten błąd można zmniejszyć metodą kalibracji czasowej.W operacji kalibracyjnej, czas oczekiwania po zastosowaniu ciśnienia jest zgodny z czasem oczekiwania w rzeczywistych zastosowaniach.zaleca się, aby użytkownik ustawił czujnik zgodnie z rzeczywistym scenariuszem zastosowania i samodzielnie przetestował parametry dryfu;.
