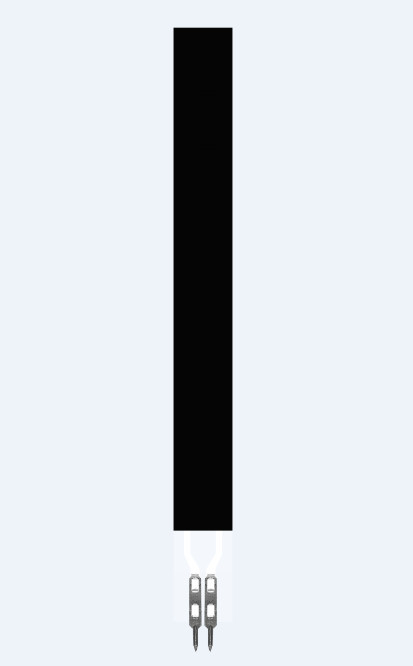

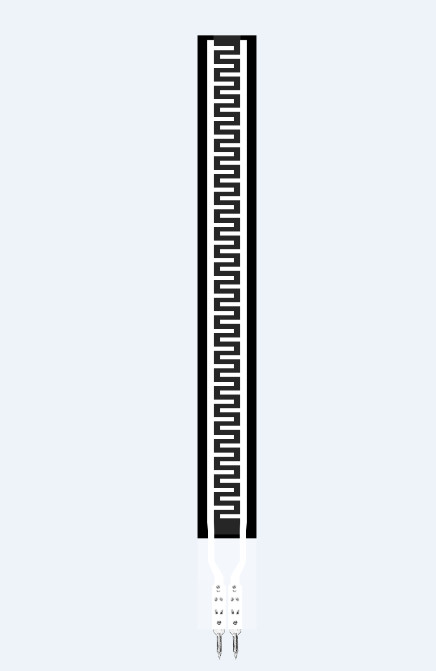

DC3.3V ZD10-100 Cienkowarstwowe czujniki ciśnienia Niestandardowy przetwornik ciśnienia

• Elastyczny czujnik nacisku ZD10-100 jest komponentem niepolarnym, w obwodzie nie ma kierunkowości;
• Podczas użytkowania należy umieścić strefę wrażliwą na nacisk czujnika na stabilnej, płaskiej powierzchni. Używanie czujnika na zakrzywionej lub nieregularnej powierzchni spowoduje, że czujnik początkowo będzie przewodził prąd, to znaczy w stanie "reakcji", gdy nie ma nacisku; w tym stanie rezystancja wyjściowa czujnika nadal może reagować na zmiany nacisku, a odpowiednia zależność nie ma już zastosowania do arkusza danych referencyjnych;
• Jeśli powierzchnia podpierająca i powierzchnia przykładania siły są sztywne i twarde, a powierzchnia styku jest większa niż rozmiar czujnika (rozmiar obszaru wrażliwego czujnika 52 mm * 10 mm), ze względu na własną strukturę czujnika, reakcja na nacisk może być mała i niestabilna. Okrągła, miękka gumowa podkładka musi być przymocowana do środka obszaru wrażliwego, średnica jest nieco mniejsza niż obszar wrażliwy, a powierzchnia powinna być większa niż 60% powierzchni obszaru wrażliwego;
• Możesz użyć taśmy dwustronnej, aby przymocować czujnik do powierzchni podpierającej. Zwróć uwagę, że powierzchnia podpierająca jest uporządkowana i czysta przed naklejeniem. Zaleca się stosowanie taśmy dwustronnej marki 3M; zapewniamy usługi dostosowane;
• Po obciążeniu czujnika i utrzymaniu nacisku, wartość rezystancji wyjściowej będzie nieznacznie dryfować w czasie, zwykle w granicach 5%. Ten błąd można zmniejszyć metodą kalibracji czasowej. W operacji kalibracji czas oczekiwania po przyłożeniu nacisku jest zgodny z czasem oczekiwania w rzeczywistych zastosowaniach. Ponieważ stan siły czujnika jest inny w różnych scenariuszach zastosowań, zaleca się, aby użytkownik ustawił czujnik zgodnie z rzeczywistym scenariuszem zastosowania i samodzielnie przetestował parametry dryfu.

Ogłoszenia

• Podczas używania czujnika staraj się, aby obciążenie było odbierane równomiernie i unikaj bezpośredniego kontaktu z czujnikiem ostrymi przedmiotami;
• Użycie poza zakresem zmniejszy wydajność czujnika, a nawet zniszczy czujnik;
• Zacisk czujnika jest wykonany z materiału miedzianego i cynowanego, a przewód można spawać w zależności od potrzeb. Należy pamiętać, że temperatura lutowania nie powinna być zbyt wysoka, zaleca się, aby nie przekraczała 300°C, a czas kontaktu nie powinien przekraczać 1 sekundy, aby zapobiec stopieniu i deformacji podłoża folii.
