1. Wprowadzenie

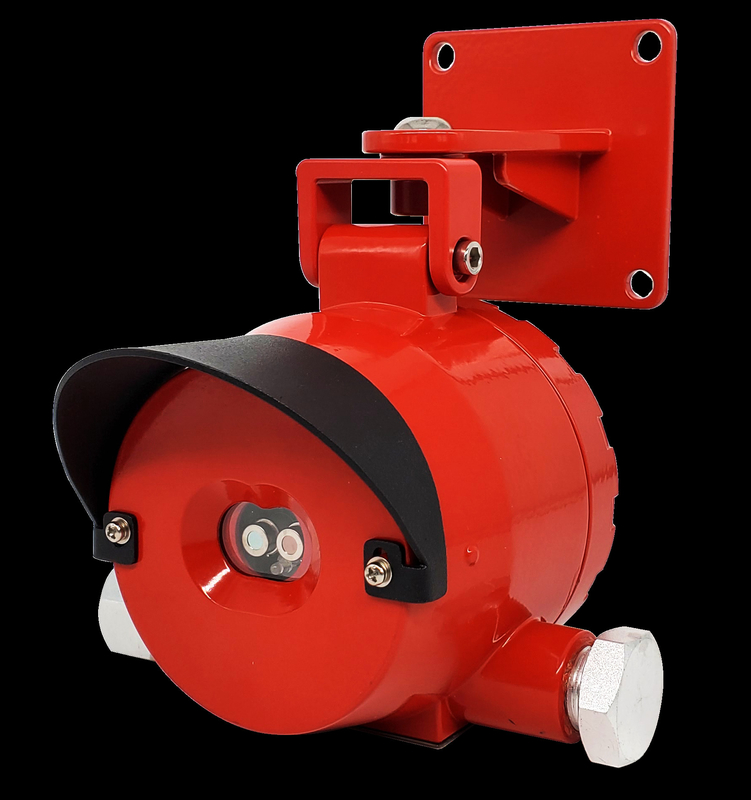

Detektor płomienia podczerwieni FD10-IR2 to nowy typ inteligentnego sprzętu do wykrywania pożaru. Detektory wykorzystują 2 czujniki podczerwieni o różnych długościach fal z filtrowaniem wąskopasmowym. Jeden czujnik służy do odbijania informacji o centralnej długości fali płomienia. Drugi czujnik służy do monitorowania innego promieniowania podczerwonego w otoczeniu. W połączeniu z charakterystyką migotania płomienia, analizując za pomocą szybkich mikroprocesorów i obliczając za pomocą algorytmów matematycznych, widmo promieniowania z charakterystyką płomienia jest potwierdzane jako alarm pożarowy.Detektor tłumi zakłócenia światła słonecznego, błyskawic, spawania elektrycznego, promieniowania cieplnego, zakłóceń elektromagnetycznych, wibracji mechanicznych i innych zakłóceń, osiągając w ten sposób szybką reakcję i dokładną identyfikację sygnału płomienia.
2. Główne cechy
Obiekt wykrywania: Płomień
Zakres widma odpowiedzi: 4,3μm, 5,0μm
Metoda wykrywania: Pobieranie próbek ścieżki optycznej w czasie rzeczywistym
Najdłuższa odległość wykrywania może sięgać 50 metrów
Wykorzystanie szybkiego, niskoenergetycznego i wysokowydajnego 32-bitowego układu przetwarzania danych
Doskonała odporność na zakłócenia częstotliwości radiowej i elektromagnetyczne
Idealny algorytm patentowy, szybka reakcja, wysoka stabilność, silna zdolność do zapobiegania fałszywym alarmom
Kąt wykrywania 90°
Najdłuższa odległość wykrywania może sięgać 50 metrów
Ustawienia czułości na wielu poziomach, aby sprostać potrzebom różnych okazji
Pręt magnetyczny reguluje czułość, bez konieczności otwierania pokrywy na miejscu
Konstrukcja przeciwwybuchowa, odpowiednia do stref zagrożonych w wielu typach obiektów przemysłowych
3. Parametry techniczne

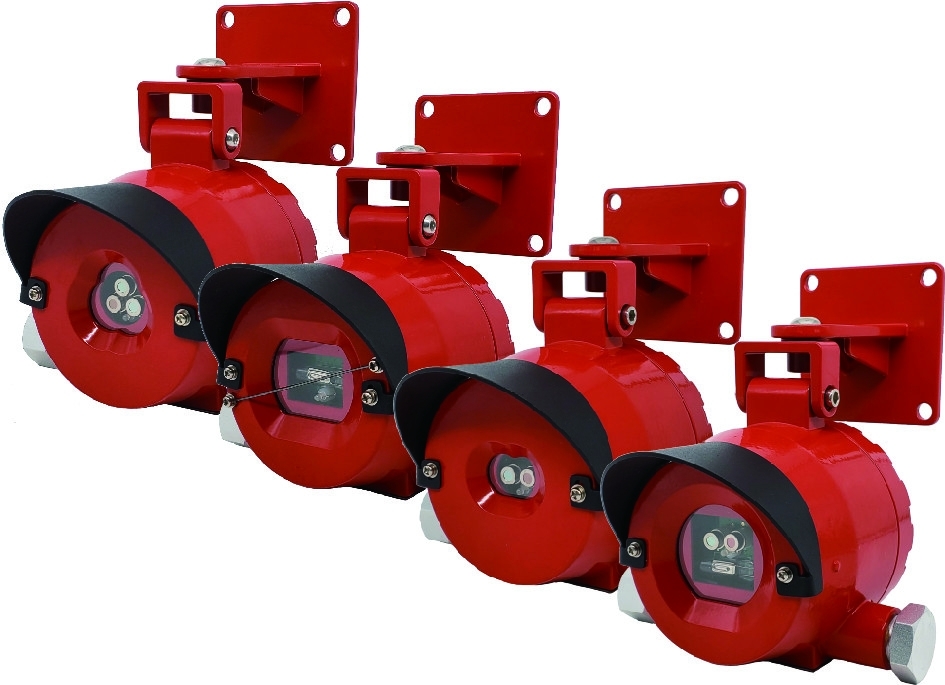

| Odpowiedź spektralna | FD10-UV: 185~260nm |
| FD10-IR2: 4,3μm, 5,0μm | |
|

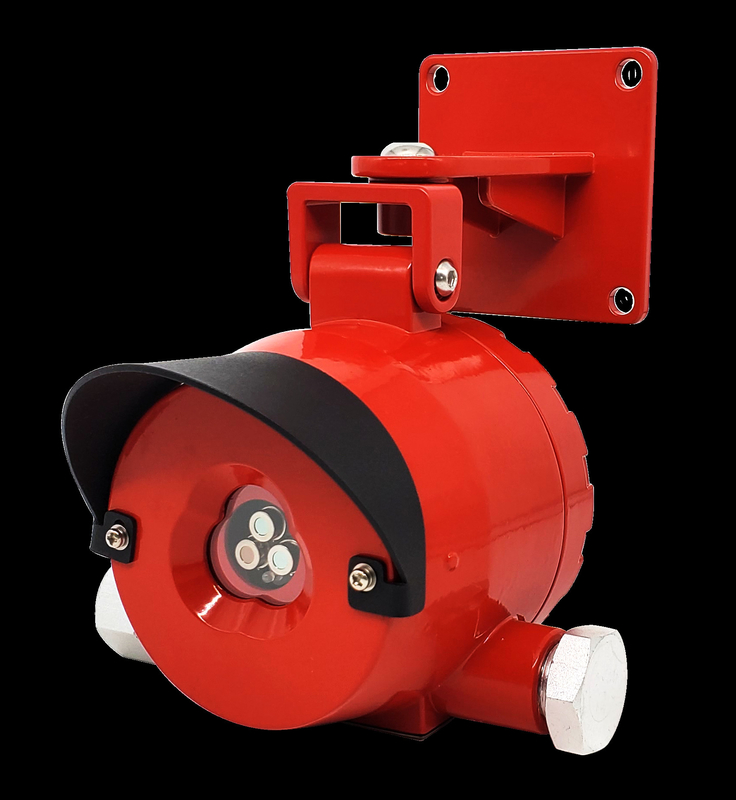

FD10-IR3: 3,8μm, 4,3μm, 5,0μm FD10-UVIR2: 185~260nm, 4,3μm, 5,0μm |
|
| Metoda wykrywania | Pobieranie próbek ścieżki optycznej w czasie rzeczywistym |
| Wyświetlacz | Diody LED |
| Wskazanie stanu | Zielona dioda LED miga, wskazując normalne działanie (liczba mignięć co 3 sekundy reprezentuje poziom czułości) |
| Czerwona dioda LED świeci cały czas, wskazując alarm | |
| Metoda działania | Pręt magnetyczny, regulacja czułości (4 poziomy) |
| Wyjście sygnału | Analogowe 4-20mA |
| Przekaźniki pasywne (dla awarii i alarmu) | |
| Stopień Ex | ExdⅡC T6 Gb/ Ex tD A21 |
| Stopień ochrony | IP66 |
| Zasilanie wejściowe | DC24V±6V |
| Prąd roboczy | ≤30mA (DC24V) |
| Metoda instalacji | Montaż na ścianie lub podnoszenie lub trzymanie rury |
| Czas reakcji |
FD10-IR2: ≤10s |
|
Odległość wykrywania |
FD10-UV: 30m, pożar N-heptanu 0,3m×0,3m |
| FD10-IR2: 50m, pożar N-heptanu 0,3m×0,3m | |
| RD10-IR3: 50m, pożar N-heptanu 0,3m×0,3m | |
| FD10-UVIR2: 50m, pożar N-heptanu 0,3m×0,3m | |
| Temperatura pracy | FD10-UV: -20~60℃ |
| FD10-IR2: -25~70℃ | |
| FD10-IR3: -25~70℃ | |
| FD10-UVIR2: -20~60℃ | |
| Pole widzenia | FD10-UV: 120° |
| FD10-IR2: 100° | |
| FD10-IR3: 100° | |
| FD10-UVIR2: 100°(IR) / 120° (UV) | |
| Waga | 1,5±0,2kg |
| Materiał obudowy | Aluminium odlewane bez miedzi |
| Śruba wejścia kabla | NPT1/2 |
| Wilgotność robocza | ≤95%RH (bez kondensacji) |
