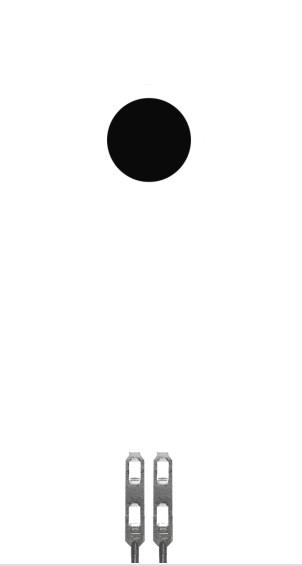

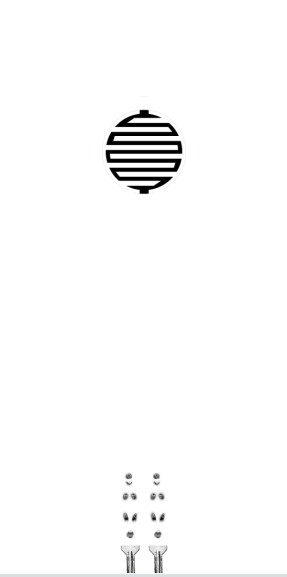

Inteligentny elastyczny czujnik ciśnienia cienkowarstwowego serii DF9-40
Opis
Elastyczny cienkowarstwowy czujnik ciśnienia serii DF9-40 to nowy typ czujnika z niezależnymi prawami własności intelektualnej do technologii elastycznych czujników ciśnienia.Jest drukowany na elastycznym cienkim materiale o silnej przyczepności, odporności na zginanie i wysokiej czułości elastycznych materiałów Nano funkcjonalnych, aby osiągnąć wysoką czułość wykrywania nacisku.
Cienkowarstwowy czujnik ciśnienia jest czujnikiem rezystancyjnym.Rezystancja wyjściowa maleje wraz ze wzrostem nacisku na powierzchnię czujnika.Ciśnienie można zmierzyć za pomocą określonej zależności ciśnienie-oporność.Nadaje się do scenariuszy pomiaru ciśnienia na elastycznych powierzchniach i może być szeroko stosowany winteligentny dom, elektronika użytkowa, elektronika samochodowa, sprzęt medyczny, sterowanie przemysłowe, inteligentne roboty i inne dziedziny.
Seria DF9-40 ma obecnie modele 500g, 2kg, 5kg, 10kg, 20kg i inne modele o różnej gamie.
Cechy
Ø Ultra cienka, grubość mniejsza niż 0,3 mm
Ø Szybka odpowiedź
ØDługa żywotność, przeszedł test prasowania ponad 1 milion razy
Ø Obwód wykrywania jest prosty, łatwy do zintegrowania i zastosowania
Ø Profil czujnika można dostosować
Ø Parametry zakresu czujnika można dostosować
Ø Przekazane uwierzytelnianie RoHS
Parametry produktu
| Logo | Rozmiar (mm) |
| Długość | 45,7 |
| Szerokość | 10 |
| Strefa wrażliwa | φ7,5 |
| Rozstaw pinów | 2,54 |
| Tolerancja | 0,2 |
Wskaźnik wydajności
| Model | DF9-40@500g | DF9-40@2kg | DF9-40@5kg | DF9-40@10kg | DF9-40@20kg |
| Zasięg | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Grubość | ≤0,3 mm | ||||
| Wymiar | Zobacz specyfikację i opis rozmiaru | ||||
| Punkt odpowiedziNotatka1 | ≤20g | ≤300g | ≤700g | ||
| Powtarzalność | ± 5% (50% załadowany) | ||||
| Spójnośćuwaga2 | ±10% (partia tego samego modelu) | ||||
| Histereza | +15% (RF+ - RF-)/RF+ | ||||
| Trwałość | ＞Milion razy | ||||
| Początkowy opór | ＞10MΩ (nieobciążony) | ||||
| Czas odpowiedzi | <1ms | ||||
| Wznów czas | <15ms | ||||
| Napięcie testowe | Typowa wartość DC 3,3 V | ||||
| temperatura robocza | -20 ℃ - 60 ℃ | ||||
| EMI | Brak produktów | ||||
| ESD | Niewrażliwość | ||||
Arkusz referencyjny danych
|
Model: DF9-40@500g |
Model: DF9-40@2kg |
Model: DF9-40@5kg |
Model: DF9-40@10kg |
Model: DF9-40@20kg |
|||||
| ciśnienie/kg | rezystancja/kΩ | ciśnienie/kg | rezystancja/kΩ | ciśnienie/kg | rezystancja/kΩ | ciśnienie/kg | rezystancja/kΩ | ciśnienie/kg | rezystancja/kΩ |
| 0,05 | 34,87 | 0,2 | 11.20 | 0,5 | 8.66 | 1 | 4.38 | 2 | 4,85 |
| 0,1 | 14,87 | 0,4 | 6.07 | 1 | 4.68 | 2 | 3,05 | 4 | 3,67 |
| 0,2 | 7.39 | 0,6 | 4,31 | 1,5 | 3.60 | 3 | 2,50 | 6 | 3,06 |
| 0,25 | 6.14 | 0,8 | 3,43 | 2 | 3.11 | 4 | 2,20 | 8 | 2.73 |
| 0,3 | 5.19 | 1 | 2,97 | 2,5 | 2,78 | 5 | 2.00 | 10 | 2,55 |
| 0,4 | 4,37 | 1.2 | 2,67 | 3 | 2,55 | 6 | 1,85 | 12 | 2,43 |
| 0,5 | 3,77 | 1,4 | 2,48 | 3,5 | 2,36 | 7 | 1,76 | 14 | 2,36 |
| 1,6 | 2.30 | 4 | 2.17 | 8 | 1,70 | 16 | 2,31 | ||
| 1,8 | 2.19 | 4,5 | 1,98 | 9 | 1,63 | 18 | 2,27 | ||
| 2 | 2,08 | 5 | 1,83 | 10 | 1,60 | 20 | 2,23 | ||
