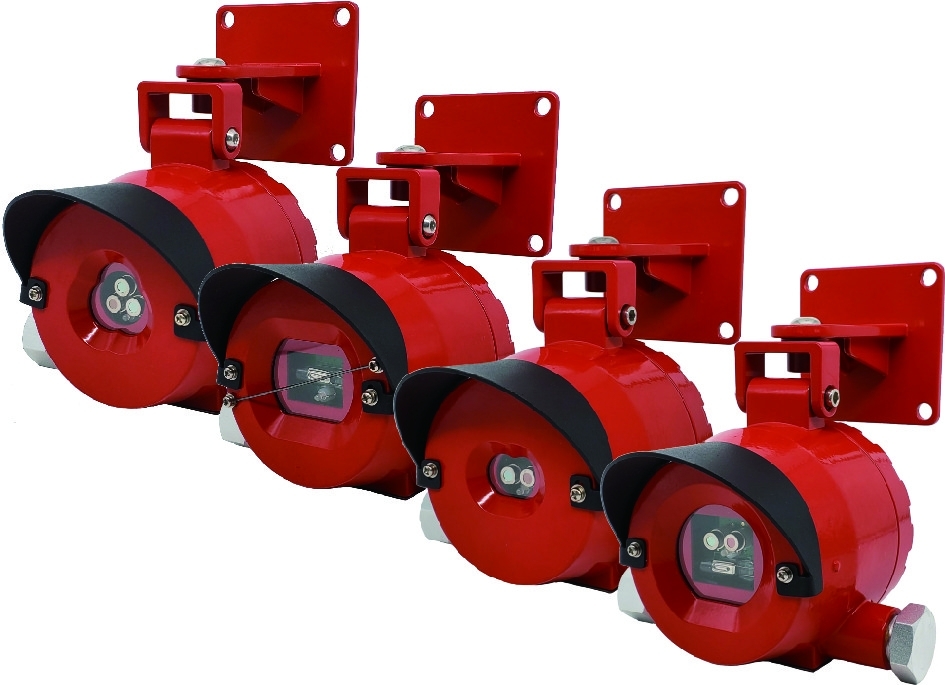

1. Ogólne wprowadzenie

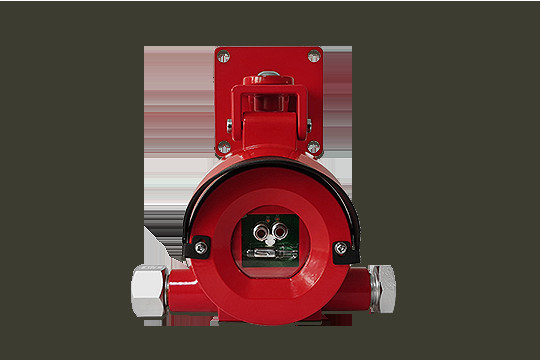

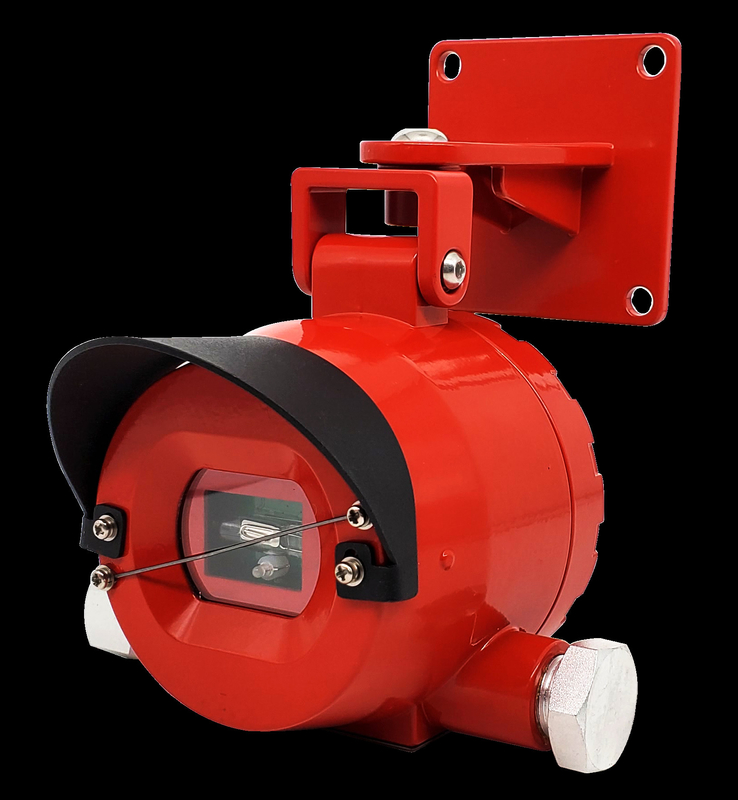

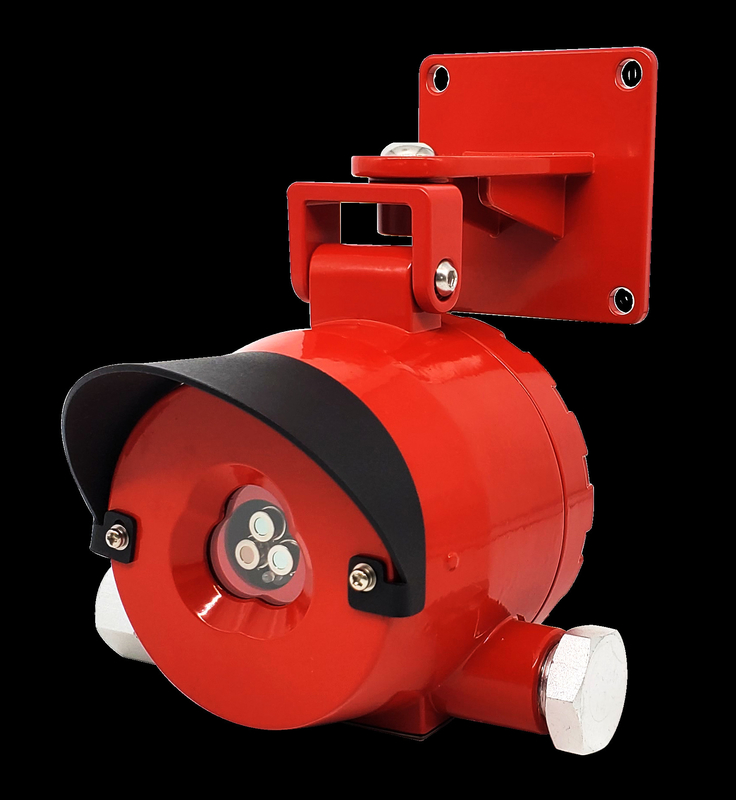

Czujka płomienia FD10-UVIR2 wykorzystuje dwa czujniki IR i jeden czujnik ultrafioletu UV.Czujniki podczerwieni mają różne długości fal z filtrowaniem wąskopasmowym.Czujnik ultrafioletowy jest wyposażony w opaskę przeciwsłoneczną.Jeden czujnik podczerwieni i czujnik UV są używane do odzwierciedlenia środkowej długości fali informacji o płomieniu.Drugi czujnik podczerwieni służy do monitorowania innego promieniowania podczerwonego w otoczeniu.W połączeniu z charakterystyką migotania płomienia, analizowaniem za pomocą szybkich mikroprocesorów i obliczaniem za pomocą algorytmów matematycznych, widmo promieniowania z charakterystyką płomienia zostaje potwierdzone jako alarm pożarowy.Czujka tłumi zakłócenia światła słonecznego, wyładowania atmosferyczne, spawanie elektryczne, promieniowanie cieplne, zakłócenia elektromagnetyczne, wibracje mechaniczne i inne, dzięki czemu uzyskuje się szybką reakcję i dokładną identyfikację sygnału płomienia.
2. Scenariusze aplikacji
Zastosowania w przemyśle ciężkim, przemyśle tunelowym, farmie zbiorników ropy i gazu, energetyce i przemyśle petrochemicznym itp.
3. Główne cechy
1. Zakres widma odpowiedzi: 4,3 μm, 5,0 μm, 185 ~ 260 nm
2. Najdłuższa odległość wykrywania może osiągnąć 50 metrów
3. Wielopoziomowe ustawienia czułości w celu zaspokojenia potrzeb różnych okazji
4. Pasek magnetyczny dostosowuje czułość, nie ma potrzeby otwierania pokrywy na miejscu;
5. Korzystanie z szybkiego, niskiego zużycia i wydajnego 32-bitowego układu przetwarzania danych
6. Doskonała odporność na częstotliwości radiowe i zakłócenia elektromagnetyczne
7. Doskonały algorytm patentowy, szybka reakcja, wysoka stabilność, silna zdolność przeciwdziałania fałszywym alarmom;
8. Kąt detekcji 90° (czujniki IR) i 120° (czujnik UV)
9. Najdłuższa odległość wykrywania może osiągnąć 50 metrów
10. Wielopoziomowe ustawienia czułości w celu zaspokojenia potrzeb różnych okazji
11. Pasek magnetyczny dostosowuje czułość, nie ma potrzeby otwierania pokrywy na miejscu!
12. Konstrukcja przeciwwybuchowa, odpowiednia do obszarów niebezpiecznych w wielu typach obiektów przemysłowych
4. Parametry techniczne
| Odpowiedź spektralna | FD10-UV: 185~260nm |
| FD10-IR2: 4,3 μm, 5,0 μm | |
|
FD10-IR3: 3,8 μm, 4,3 μm, 5,0 μm FD10-UVIR2: 185~260nm, 4.3μm, 5.0μm |
|
| Metoda wykrywania | Próbkowanie ścieżki optycznej w czasie rzeczywistym |
| Wyświetlacz | Światła ledowe |
| Wskaźnik stanu | Zielona dioda LED miga wskazując normalne działanie (liczba błysków co 3 sekundy reprezentuje poziom czułości) |
| Czerwona dioda LED zawsze świeci, aby wskazać alarm | |
| Metoda operacji | Pasek magnetyczny, dostosuj czułość (4 poziomy) |
| Wyjście sygnału | analogowy 4-20mA |
| Przekaźniki pasywne (dla usterek i alarmów) | |
| Klasa Ex | ExdⅡC T6 Gb/Ex tD A21 |
| Stopień ochrony | IP66 |
| Moc wejściowa | DC24V±6V |
| Prąd roboczy | ≤30mA (DC24V) |

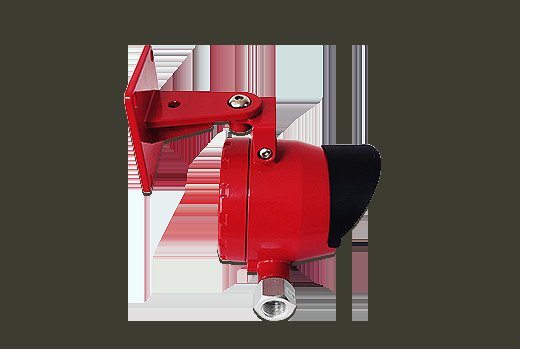

| Metoda instalacji | Montaż na ścianie lub podnoszenie lub rura trzymająca |
| Czas odpowiedzi |
FD10-IR2: ≤10s |
|
Odległość wykrywania |
FD10-UV: 30m, 0,3m×0,3m ogień N-heptan |
| FD10-IR2: 50m, 0,3m×0,3m ogień N-heptan | |
| RD10-IR3: 50m, 0,3m×0,3m ogień N-heptan | |
| FD10-UVIR2: 50m, 0,3m×0,3m ogień N-heptan | |
| Temperatura pracy | FD10-UV: -20 ~ 60 ℃ |
| FD10-IR2: -25~70 ℃ | |
| FD10-IR3:-25~70℃ | |
| FD10-UVIR2: -20~60℃ | |
| Pole widzenia | FD10-UV: 120° |
| FD10-IR2: 100° | |
| FD10-IR3: 100° | |
| FD10-UVIR2: 100°(IR) / 120°(UV) | |
| Waga | 1,5 ± 0,2 kg |
| Materiał obudowy | Odlew aluminiowy bez miedzi |
| Śruba wlotowa kabla | NPT1/2 |
| Wilgotność robocza | ≤95% RH (bez kondensacji) |
