1. Wstęp

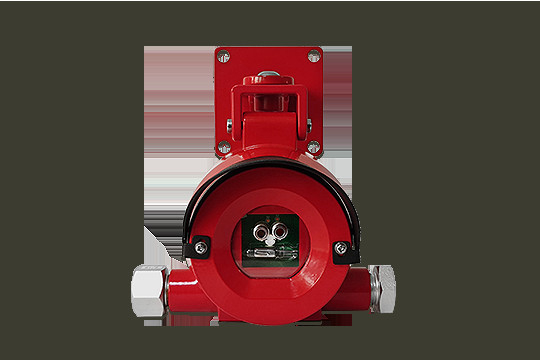

Czujka płomienia podwójna IR FD10-IR2 to nowy typ inteligentnego urządzenia do wykrywania pożaru.Detektory wykorzystują 2 czujniki podczerwieni o różnych długościach fal z filtrowaniem wąskopasmowym.Jeden czujnik służy do odzwierciedlenia środkowej długości fali informacji o płomieniu.Drugi czujnik służy do monitorowania innego promieniowania podczerwonego w środowisku.W połączeniu z charakterystyką migotania płomienia, analizowaniem za pomocą szybkich mikroprocesorów i obliczaniem za pomocą algorytmów matematycznych, widmo promieniowania z charakterystyką płomienia zostaje potwierdzone jako alarm pożarowy.Czujka tłumi zakłócenia promieniowania słonecznego, wyładowania atmosferyczne, spawanie elektryczne, promieniowanie cieplne, zakłócenia elektromagnetyczne, wibracje mechaniczne i inne, dzięki czemu uzyskuje się szybką reakcję i dokładną identyfikację sygnału płomienia.
2. Główne cechy
Wykrywany obiekt: płomień
Zakres widma odpowiedzi: 4,3 μm, 5,0 μm
Metoda wykrywania: próbkowanie ścieżki optycznej w czasie rzeczywistym
Najdłuższa odległość wykrywania może osiągnąć 50 metrów
Korzystanie z szybkiego, energooszczędnego i wydajnego 32-bitowego układu przetwarzania danych
Doskonała odporność na fale radiowe i zakłócenia elektromagnetyczne
Idealny algorytm patentowy, szybka reakcja, wysoka stabilność, silna zdolność przeciwdziałania fałszywym alarmom;
Kąt wykrywania 90°
Najdłuższa odległość wykrywania może osiągnąć 50 metrów
Wielopoziomowe ustawienia czułości w celu zaspokojenia potrzeb różnych okazji
Pasek magnetyczny dostosowuje czułość, nie ma potrzeby otwierania pokrywy na miejscu
Konstrukcja przeciwwybuchowa, odpowiednia do obszarów niebezpiecznych w wielu typach obiektów przemysłowych
3. Parametry techniczne

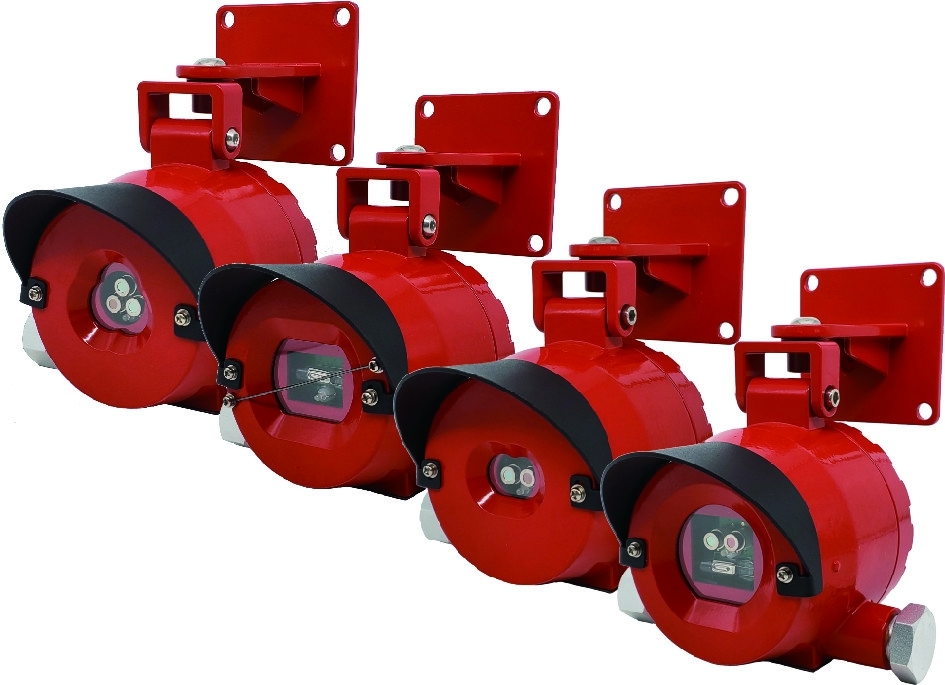

| Odpowiedź spektralna | FD10-UV: 185~260nm |
| FD10-IR2: 4,3 μm, 5,0 μm | |
|
FD10-IR3: 3,8 μm, 4,3 μm, 5,0 μm FD10-UVIR2: 185~260nm, 4,3 μm, 5,0 μm |
|
| Metoda wykrywania | Próbkowanie w czasie rzeczywistym ścieżki optycznej |
| Wyświetlacz | Światła ledowe |
| Wskaźnik stanu | Zielona dioda LED miga wskazując normalne działanie (liczba błysków co 3 sekundy reprezentuje poziom czułości) |
| Czerwona dioda LED zawsze świeci, aby wskazać alarm | |
| Metoda operacji | Pasek magnetyczny, dostosuj czułość (4 poziomy) |
| Wyjście sygnału | analogowy 4-20mA |
| Przekaźniki pasywne (dla usterek i alarmów) | |
| Klasa Ex | ExdⅡC T6 Gb/Ex tD A21 |
| Stopień ochrony | IP66 |
| Moc wejściowa | DC24V±6V |
| Prąd roboczy | ≤30mA (DC24V) |

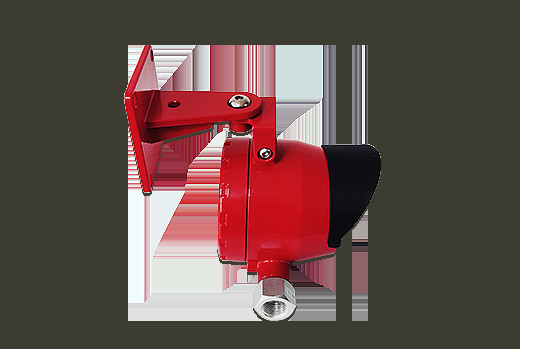

| Metoda instalacji | Montaż na ścianie lub podnoszenie lub rura trzymająca |
| Czas odpowiedzi |
FD10-IR2: ≤10s |
|
Odległość wykrywania |
FD10-UV: 30m, 0,3m×0,3m ogień N-heptan |
| FD10-IR2: 50m, 0,3m×0,3m ogień N-heptan | |
| RD10-IR3: 50m, 0,3m×0,3m ogień N-heptan | |
| FD10-UVIR2: 50m, 0,3m×0,3m ogień N-heptan | |
| Temperatura pracy | FD10-UV: -20 ~ 60 ℃ |
| FD10-IR2: -25~70 ℃ | |
| FD10-IR3: -25~70 ℃ | |
| FD10-UVIR2: -20~60 ℃ | |
| Pole widzenia | FD10-UV: 120° |
| FD10-IR2: 100° | |
| FD10-IR3: 100° | |
| FD10-UVIR2: 100°(IR) / 120°(UV) | |
| Waga | 1,5 ± 0,2 kg |
| Materiał obudowy | Odlew aluminiowy bez miedzi |
| Śruba wlotowa kabla | NPT1/2 |
| Wilgotność robocza | ≤95%RH (bez kondensacji) |
4. Profil firmy
Henan Weiguo Intelligent Technology Co., LTD., założona w 2015 roku, jest ważną spółką zależną Hanwei Electronics Group Corporation (nr magazynowy: 300007) w dziedzinie inteligentnego, zdrowego, bezpiecznego domu i biznesu IoT.Henan Weiguo Intelligent Technology Co., LTD., opierając się na technologii czujników rdzeniowych, koncentruje się na alarmie gazu i dymu, monitorze jakości powietrza, testerze alkoholu i produktach przeciwpożarowych.W oparciu o wprowadzenie polecanej technologii zarówno od Hanwei Electronics Group Corporation, jak i z zagranicy, firma Henan Weiguo Intelligent Technology Co., LTD. rozwinęła się w innowacyjną firmę z kolekcją projektowania, rozwoju badań i rozwoju, produkcji, sprzedaży i serwisu.Zawsze będziemy dążyć do tego, aby stać się liderem inteligentnego sprzętu, zapewniając bezpieczne, zdrowe, przyjazne dla środowiska i inteligentne środowisko pracy i życia rodzinom i użytkownikom na całym świecie.
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
