Bezprzewodowy inteligentny panel sterowania alarmem przeciwpożarowym dla bezpieczeństwa hotelu / budynku / szkoły (lokalizacja 128 punktów)
Przedmowa

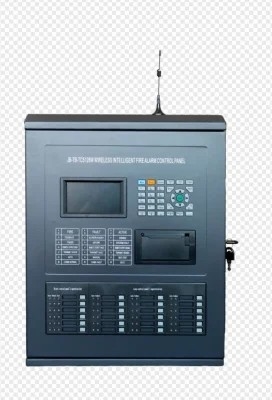

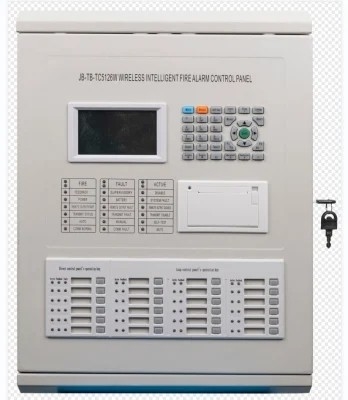

Bezprzewodowa, inteligentna centrala przeciwpożarowa JB-TB-TC5126W to nowa generacja inteligentnej zintegrowanej bezprzewodowej centrali przeciwpożarowej zaprojektowanej i opracowanej w ramach pełnego badania zapotrzebowania na rynku ochrony przeciwpożarowej przez naszą firmę, podsumowującego doświadczenie firmy w inżynierii przeciwpożarowej w branży przeciwpożarowej od wielu lat iw pełni spełniają wymagania centrali przeciwpożarowej GB4717-2005, GA1151-2014 Ogólne wymagania dla funkcji komunikacji bezprzewodowej systemu sygnalizacji pożaru oraz GB16806-2006 Systemu Sterowania Pożarowego.
Panel sterowania przyjmuje konstrukcję naścienną i konstrukcję modułową oraz ma specyfikacje pełnej funkcjonalności, wysokiej niezawodności i elastycznej konfiguracji.System wykorzystuje kolorowy wyświetlacz LCD, który jest łatwy w obsłudze, łatwy do nauczenia i użytkowania.Centrala ta może być połączona z punktami alarmowymi drogą bezprzewodową.JB-TB-TC5126W bezprzewodowa inteligentna centrala sygnalizacji pożaru może współpracować z punktowymi bezprzewodowymi czujkami ciepła, bezprzewodowymi czujkami smEntere, MCP, bezprzewodowymi czujkami gazów palnych itp. produkowanymi przez naszą firmę na potrzeby różnych potrzeb inżynierii pożarowej.Prosimy o uważne przeczytanie niniejszej instrukcji przed użyciem i obsługą tego panelu sterowania.Po uruchomieniu i odbiorze niniejszą instrukcją powinna zająć się specjalna osoba i należy ją zachować do wykorzystania w przyszłości!

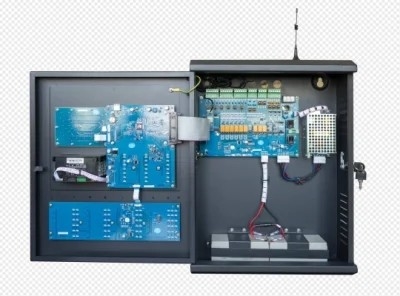

Wprowadzenie elementów panelu sterowania
W celu lepszego zapoznania się z centralą poniżej w skrócie przedstawiamy główne elementy centrali:
·Głównymoduł kontrolny
Główna tablica sterownicza odpowiada za analizowanie i przetwarzanie danych informacyjnych przesyłanych przez inne komponenty w systemie i, zgodnie z wynikami analizy danych, nakazuje innym komponentom w systemie wykonanie odpowiednich poleceń, takich jak alarm dźwiękowy głośnika sterującego itp.
·Moduł wyświetlacza
Komponent wyświetlacza zapewnia główny interfejs wyjściowy informacji o alarmach, a także interfejs codziennej konserwacji i zapytań.
·Kluczowy moduł
W panelu sterowania zastosowano przyciski matrycowe, co jest bardzo wygodne dla użytkowników podczas konfiguracji i konserwacji systemu.
·Pmoduł zasilania
Moduł zasilacza dostarcza energię dla całego sprzętu systemowego i zapewnia sygnały awarii zasilania, takie jak awaria zasilania głównego, awaria zasilania w trybie czuwania i podnapięcie zasilania w trybie czuwania, a także ma dobrą zdolność przeciwzakłóceniową.
·Moduł bezprzewodowy 470
Kodowana dwukierunkowa komunikacja 470MHzFSK może komunikować się z 32 urządzeniami bezprzewodowymi.
·Pętlapanel sterowania
Ten panel sterowania można połączyć z 18 inteligentnymi panelami sterowania z pętlą, które mają mniej okablowania i wysoką niezawodność.Każdy klawisz start/stop na panelu startowym ręcznego sterowania przeciwpożarowego może być z definicji powiązany z dowolnym urządzeniem magistrali podłączonym do systemu i zakończyć sterowanie start/stop urządzeń łączących magistralę, w ten sposób dokładnie rozwiązując nieodłączne problemy związane z okablowaniem inżynieryjnym, sprzętem konfiguracja i instalacja oraz debugowanie zintegrowanego systemu powiązania alarmowego.
·Bezpośredni panel sterowania
Centrala ta może być wyposażona w 6-kierunkowy trójprzewodowy panel sterowania bezpośredniego i posiada funkcje wykrywania przerwy w obwodzie i zwarcia linii wyjściowej, co może gwarantować niezawodność samego modułu sterującego i jego połączenie z ważnymi urządzeniami do maksymalny zasięg.
Główne specyfikacje techniczne
1 zasilacz
Zasilanie główne: zakres napięcia AC 220 V (3,5 A) + 10% ~-15%.
Zasilanie awaryjne: akumulator kwasowo-ołowiowy 12V/3,3Ah 2 akumulatory.
2 Środowisko pracy
Temperatura: -10 ℃ ~ + 55 ℃.
Wilgotność: ≤95%, bez kondensacji.
3 Pojemność sprzętu
Liczba pętli: dwie pętle bezprzewodowe.
Liczba elementów w każdej pętli: 32 punkty.
Liczba segmentów sieci: 29.
Wymagania dotyczące systemu 4-przewodowego
Magistrala CAN: skrętka RVS o przekroju ≥ 1,0 mm.
5 Parametry częstotliwości radiowej
Moc transmisji: <20dBm
Odległość komunikacyjna: ≤50m
Pasmo częstotliwości: 470 MHz
6 Standardy wdrożeniowe
Standard wykonawczy: centrala sygnalizacji pożaru GB4717-2005
GA 1151-2014 ogólne wymagania dotyczące funkcji komunikacji bezprzewodowej systemu sygnalizacji pożaru
GB16806-2006 system sterowania połączeniem przeciwpożarowym
Przetwarzanie informacji o usterkach i nieprawidłowościach oraz regularne sprawdzanie
| Nie. | Wina | Powód | Rozwiązanie |
| 1 | Brak wyświetlania lub nieprawidłowe wyświetlanie po uruchomieniu |
A. Zasilanie jest nieprawidłowe! B. Słabe połączenie z kablem panelu wyświetlacza |
A. Sprawdź zasilanie 24 V B. Sprawdź kabel połączeniowy
|
| 2 | „awaria zasilania głównego” po uruchomieniu |
A. Brak zasilania prądem zmiennym! B. Bezpiecznik AC jest spalony |
A. Sprawdź i podłącz przewód AC B. Wymień bezpiecznik AC (patrz etykieta parametrów) |
| 3 | po uruchomieniu wyświetlany jest komunikat „awaria czuwania”. |
A. Ubezpieczenie jest zepsute B. Słabe połączenie linii C. Utrata lub uszkodzenie baterii |
A. Zmień rurkę zabezpieczającą (patrz etykieta parametrów) B. Otwórz skrzynkę zasilania i sprawdź odpowiednie złącza C. po uruchomieniu przez ponad 8 godzin przy zasilaniu prądem zmiennym, wymień baterię, jeśli usterki nie da się usunąć. |
| 4 | nie można zarejestrować zewnętrznego panelu wyświetlacza; | błąd połączenia linii komunikacyjnej lub złe |
Sprawdź linię zasilania i linię komunikacyjną panelu wyświetlacza przeciwpożarowego
|
| 5 | nie drukuj |
A. Nie ustawiono drukowania na B. Złe podłączenie kabla drukarki C. Drukarka jest zepsuta. |
A. Zresetuj ustawienia B. Sprawdź i połącz dobrze C. Zmień drukarkę |
| 6 | brak reakcji po naciśnięciu przycisku ręcznego |
A. Ręczny status zakazu B. Złe połączenie kablowe ręcznego dysku startowego |
A. Zresetuj tryb uruchamiania B. Sprawdź i połącz dobrze |
| 7 | awarie sprzętu |
A. Odłączenie sprzętu B. Sprzęt jest uszkodzony |
A. Sprawdź połączenie B. Wymiana sprzętu
|
| 8 | awaria zegara, awaria pamięci, awaria pętli itp. |
A. Zakłócenia środowiskowe B. Starzenie się odpowiednich części |
A. Sprawdź, czy uziemienie jest w dobrym stanie B. poinformuj nasz dział obsługi technicznej |
