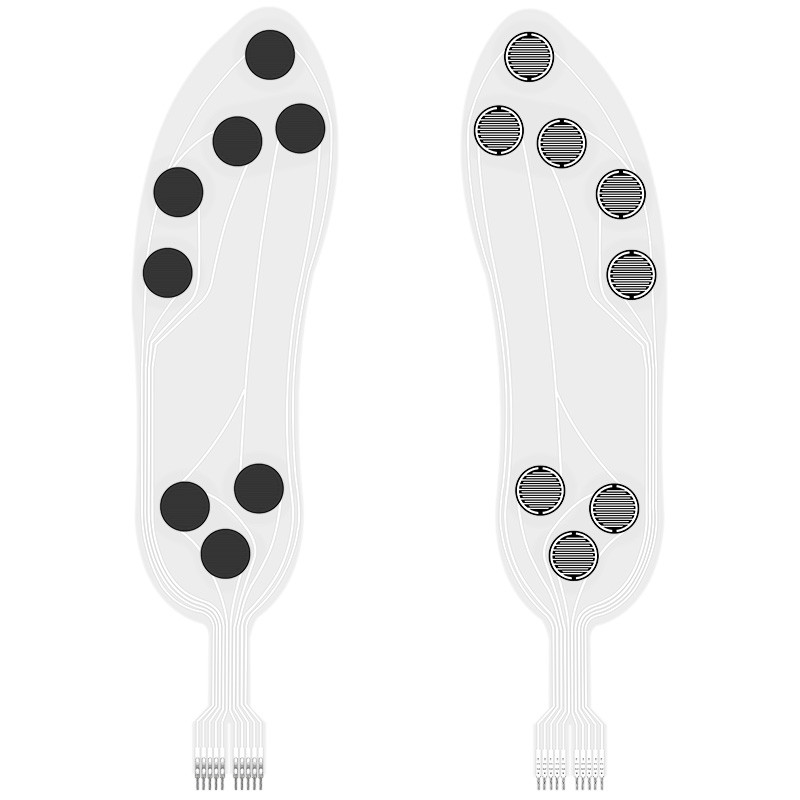

OEM ZNX-01 Elastyczny czujnik ciśnienia 0,3 mm do inteligentnej wkładki

1. Elastyczny cienkowarstwowy czujnik ciśnienia ZNX-01 jest elementem niepolarnym, nie ma kierunkowości w obwodzie. Podczas używania należy umieścić strefę wrażliwą na nacisk czujnika na twardej, płaskiej powierzchni.Użycie czujnika na zakrzywionej lub nieregularnej powierzchni sprawi, że czujnik będzie początkowo przewodził, to znaczy będzie w stanie „odpowiedzi” na brak ciśnienia;w tym stanie rezystancja wyjściowa czujnika może nadal reagować na zmiany ciśnienia, a odpowiednia zależność nie ma już zastosowania do arkusza danych referencyjnych;

2.Jeżeli powierzchnia nośna i powierzchnia przyłożenia siły są zarówno powierzchniami sztywnymi, jak i twardymi, a powierzchnia styku jest większa niż czuły obszar czujnika, ze względu na własną strukturę, reakcja nacisku może być mała i niestabilna.Okrągła miękka gumowa podkładka musi być przymocowana do środka obszaru wrażliwego, średnica jest nieco mniejsza niż obszar wrażliwy, a obszar powinien być większy niż 60% obszaru obszaru wrażliwego;

3. Do zamocowania czujnika na powierzchni nośnej można użyć taśmy dwustronnej.Zwróć uwagę, aby powierzchnia nośna była schludna i czysta przed wklejeniem.Zaleca się stosowanie taśmy dwustronnej marki 3M;świadczyć usługi dostosowane do potrzeb;

4. Po obciążeniu czujnika i utrzymaniu ciśnienia, wartość rezystancji wyjściowej będzie się nieznacznie zmieniać w czasie, zwykle w granicach 5%.Ten błąd można zredukować metodą kalibracji rozrządu.W operacji kalibracji czas oczekiwania po przyłożeniu ciśnienia jest zgodny z czasem oczekiwania w rzeczywistych aplikacjach.Ponieważ stan siły czujnika różni się w różnych scenariuszach aplikacji, zaleca się, aby użytkownik ułożył czujnik zgodnie z rzeczywistym scenariuszem zastosowania i samodzielnie przetestował parametry dryfu.


Ogłoszenia

• Podczas korzystania z czujnika staraj się, aby ładunek przyjmowany był równomiernie i unikaj bezpośredniego kontaktu z czujnikiem przez ostre przedmioty;
• Użycie poza zakresem zmniejszy wydajność czujnika, a nawet go zniszczy;
• Zacisk czujnika wykonany jest z miedzi i cynowanego materiału, a wyprowadzenie może być zgrzewane w zależności od potrzeb.Należy zwrócić uwagę, aby temperatura lutowania nie była zbyt wysoka, zaleca się, aby nie przekraczała 300°C, a czas kontaktu nie powinien przekraczać 1 sekundy, aby zapobiec stopieniu się wysokiej temperatury i deformacji podłoża folii .
